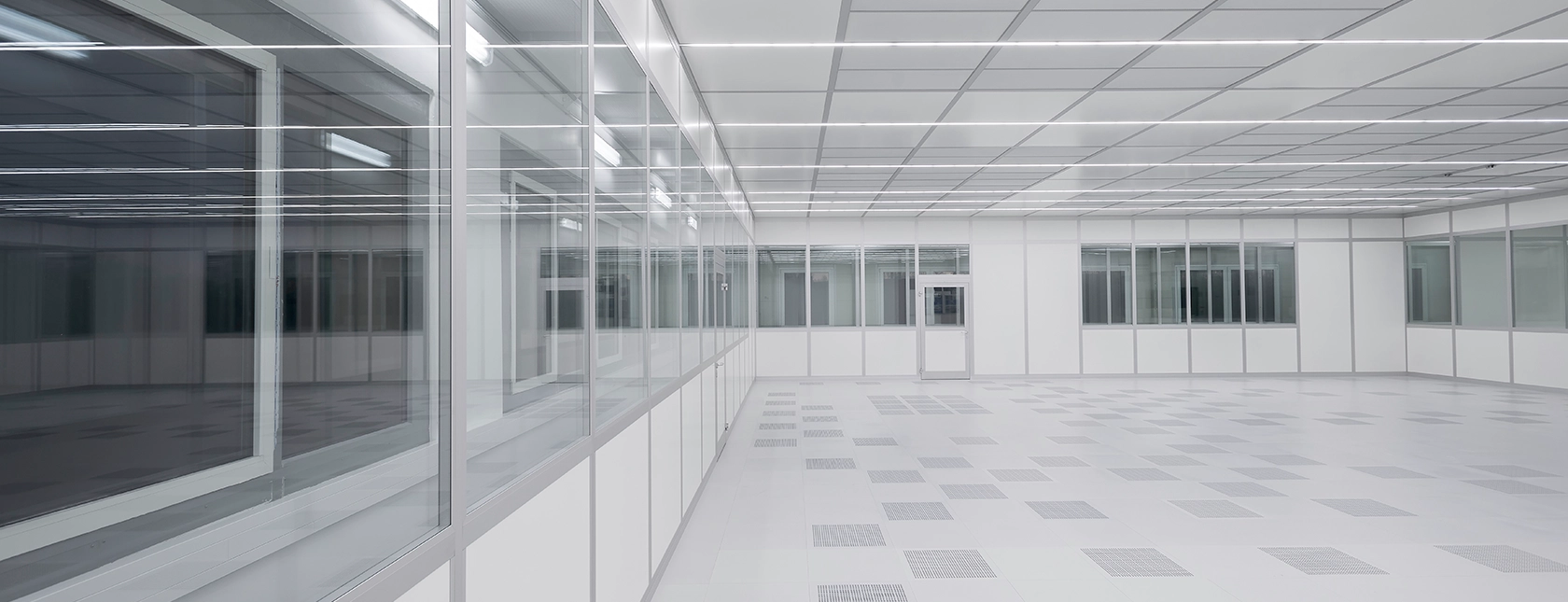

Reinräume für höchste Ansprüche.
Wir planen, entwickeln und bauen individuelle Reinräume für jedes Einsatzgebiet. In einer Welt, in der Präzision und Sauberkeit entscheidend sind, bieten wir Ihnen maßgeschneiderte Lösungen für Reinräume aller Art. Egal, ob für die Pharmaindustrie, Forschungseinrichtungen, Elektronikproduktion oder Lebensmittelverarbeitung – wir verstehen die spezifischen Anforderungen jedes Sektors und setzen diese in individuelle Konzepte um. Ready für höchste Standards?
Leistungen.
Planung & Beratung.
Detaillierte Bedarfsanalyse und maßgeschneiderte Konzepte.
Entwicklung & Konstruktion.
Präzise Fertigung und Implementierung nach höchsten Standards.
Zertifizierung & Inbetriebnahme.
Sicherstellung der Einhaltung aller relevanten Normen und Vorschriften (ISO, Fraunhofer, GMP).
Über 20 Jahre Erfahrung.
Mehr als Reinräume - innovative, modulare und anpassbare Reinraumlösungen mit einem zuverlässigen Partnernetzwerk.
Modular & anpassbar.
Aluminiumprofile sowie austauschbare Wand- und Deckenelemente ermöglichen Erweiterungen und Umbauten.
Modular & flexibel.
Modulare Reinraumlösungen: flexibel planbar, anpassbar und erweiterbar.
Pharmazie & Medizintechnik.
Desinfizierbar. Druckdicht. Rein.
Anforderung Nr. 1 in Pharmazie und Healthcare: mikrobiologische Reinheit. Umso wichtiger ist ein Umfeld, in dem die Partikelanzahl und dadurch auch die Keimanlagerung so gering wie möglich gehalten werden. Dies stellt höchste Anforderungen an die eingesetzten Materialien, Oberflächen und die Ausführung. Zum einen Desinfizierbarkeit und Widerstandsfähigkeit. Zum anderen Druckdichtigkeit. Dazu gehören absolut bündige Oberflächen ohne Ablagerungsmöglichkeiten. Zur Vorbeugung von Kreuzkontaminationen. Und zur Steigerung von Qualität und Sicherheit.
Wandsysteme
Wir bieten mehrere Wandsysteme zur Wahl. Immer individuell zugeschnitten auf die Anforderungen des Reinraums. Die Wandschalen sind vorgefertigt und werden vor Ort mit der Unterkonstruktion zu Trennwandeinheiten montiert. Installationen können in den Hohlraum integriert werden. Die Oberflächen sind kantenfrei und glatt, eine horizontale Partikelablagerung wird vermieden. Fugendichtungen sorgen für Druckdichtigkeit. Sämtliche Elemente können ohne Konstruktionsveränderung, Nacharbeiten und Zusatzmaterial versetzt oder ausgetauscht werden. Die Doppelverglasung mit geteiltem Glasrahmen ermöglicht auch einen einseitigen Scheibenaustausch.
Vorteile: kurze Montagezeiten, unkompliziertes Handling, kein Produktionsausfall.
Ausführungen
- 2-schalige Wände
- Sandwich-Wandsysteme
- Ganzglas
Technische Daten
- verschiedene Wandstärken und Paneele
- Profile eloxiert oder pulverbeschichtet
- einfache Integration von Schaltern & Steckdosen
Deckensysteme
Je nach Anforderung werden unterschiedliche Deckensysteme und -typen eingesetzt: von Klemmkassetten- und Bandrasterdecken bis hin zu Sandwich-decken. Alle Decken können problemlos miteinander kombiniert werden. Die modulare Konstruktion sowie flexible Rastergrößen und Wandabschlüsse sorgen für größtmögliche Individualität in Planung und Umsetzung. Alle Elemente zeichnen sich durch Flächenbündigkeit und hochwertige Oberflächen aus. Die Deckenkonstruktionen sind überwiegend begehbar. Der Einbau von Leuchten und Lüftungskörpern erfolgt durchgängig flächenbündig – die Wartung ist nach Erfordernis sowohl von unten als auch von oben möglich.
Ausführungen
- Klemmkassettendecken
- Bandrasterdecken
- Sandwichdecken
Technische Daten
- Bandrasterbreite und Bandrastergröße in verschiedenen Ausführungen
- freitragende Ausführung möglich
- Oberflächen eloxiert oder pulverbeschichtet
Türsysteme
Die Zargen sind als Rahmenzargen geschweißt, hochwertig verschliffen und nachgängig lackiert. Die hochelastischen Zargendichtungen sind dreiseitig umlaufend, sämtliche inneren und äußeren Fugen dauerelastisch abgedichtet. Die dreidimensional verstellbaren Türbänder sind unsichtbar integriert oder aufgesetzt – genauso wie die absenkbaren Bodendichtungen und der optionale Obentürschließer.
Ausführungen
- ein-, eineinhalb- und zweiflügelig
- geschlossen oder verglast
- einseitig oder beidseitig flächenbündig
Optionale Ausstattung
- elektrischer Türöffner
- Türschließer
- Panikfunktion
- Schleusen- und Zugangskontrolle
Technische Daten
- Zargenbreite, Türbreite und Türhöhe in diversen Ausführungen umsetzbar
- Oberflächen eloxiert oder pulverbeschichtet
Elektronik- & Halbleiterindustrie.
Effizient. Anpassbar. Partikelfrei.
Die Innovations- und Produktzyklen der Elektronik- und Halbleiterbranche sind extrem kurz. Dies erfordert nicht nur immer neue Maschinen, sondern auch eine schnelle und einfache Anpassung der Reinräume. Deshalb gelten vor allem drei Anforderungen: Modularität, Flexibilität und Reinraumtauglichkeit. Garantiert durch ein standardisiertes System mit vielen Modulen: wiederverwendbar, erweiterbar – und schnell lieferbar für den effizienten Umbau auch unter reinen Bedingungen.
Wandsysteme
Alle Wandsysteme erfüllen die Reinraumnormen EN ISO 14644-4 und sind vom Fraunhofer Institut zertifiziert. Sie sind in Höhe und Breite flexibel, werden flächenbündig verbaut und verfügen über antistatische, nicht spiegelnde Oberflächen. Die Integration von Materialdurchreichen, Türen, Schaltern etc. ist problemlos möglich.
Geschlossene Vollwandsysteme
- 2-schalige Wände
- 1-schalige Wände
- Servicewände
Technische Daten
- einfach-, doppelt- oder dreifach verglast
- Sicherheitsgläser
- Gelbverglasung
Technische Daten
- Wandstärke in verschiedenen Ausführungen
- Stützen und Zargen aus Aluminium
- Oberflächen eloxiert (pulverbeschichtet auf Anfrage)
- unterschiedliche Wandpaneele
- elektrisch ableitfähig (auf Anfrage)
- einfache Integration von Schaltern und Steckdosen
Deckensysteme
Unsere Deckensysteme bieten einen individuell abgestimmten Kontaminationsschutz für jede Reinraumklasse. Sie sind modular erweiterbar und können problemlos mit Filtern und Leuchten versehen werden. Alle Deckensysteme erfüllen die Reinraumnorm EN ISO 14644-4 und sind vom Fraunhofer Institut zertifiziert.
Leichte Decken
- modular als Tragrasterdecken aufgebaut
- geringes Gewicht, schnelle und einfache Montage
Decken mit Tragkraft bis zu 100 kg/m² Einzellast
- modular als Tragrasterdecken aufgebaut
- für Wartungsarbeiten betretbar
- Gerätemontage an der Decke und oberhalb des Reinraums möglich
Decken mit Tragkraft bis zu 200 kg/m² Einzellast/Punktlast
- modular als Kassettendecke aufgebaut
- für Wartungsarbeiten betretbar
- Montage schwerer Geräte an der Decke und oberhalb des Reinraums möglich
LED Technologie
- gleichmäßiges, blendfreies Licht
- LED Module direkt in Deckenprofil integriert
- geringer Stromverbrauch
- Mindestlebensdauer von 40.000 Stunden
Technische Daten
- Profilbreite und Rastergröße in diversen Ausführungen umsetzbar
- Deckenprofile aus Aluminium eloxiert
- unterschiedliche Deckenpaneele 1- oder 2-schalig
Türsysteme
Für jede Anforderung das passende Türensystem – standardmäßig mit Aluminium-Drückergarnitur, Aluminium-Türbändern, Rohrrahmenschloss und hochelastischer EPDM-Dichtung zwischen Türrahmen und Türzarge.
Ausführungen
- 1-flügelige und 2-flügelige Türen
- Sonderlösungen, z. B. 4-flügelige Türen
- Pulverbeschichtung der Profile möglich
- elektrische Türantriebe
- Integration von Überströmgittern im Türblatt
Optionale Ausstattung
- Senkdichtungen
- Panikbeschläge
- Zugangskontroll- und Verriegelungssysteme (auch elektrisch)
Technische Daten
- Türstärke in verschiedenen Optionen
- Rohrrahmenkonstruktion
- Oberflächen eloxiert
- Füllungen und Verglasungen der Türen entsprechen den Wandfüllungen
Baugruppen.
Modular. Flexibel. Mobil.
Der Bedarf: temporär bis dauerhaft. Der Einsatz: mobil. In diesen und anderen Fällen kommen unsere Baugruppen zum Einsatz: Cleanroom-Kits, Laminar Flow Units, Selbstbaukabinen und Materialdurchreichen für in sich geschlossene Einheiten, die freistehend und dadurch beweglich sind.
Laminar Flow Units
Wer reine Arbeits- und Produktionsflächen benötigt, aber keinen fest installierten Reinraum, ist mit unseren mobilen Laminar Flow Units bestens beraten. Ihr Auf- und Abbau erfolgt genauso unkompliziert wie ihr Transport, sodass ein Standortwechsel jederzeit möglich ist. Durch ihren permanent laminaren Luftstrom sorgen sie für eine partikelarme Umgebung und hohe Funktionssicherheit.
Bereits integriert
- Beleuchtung
- Filter Fan Unit
Optionale Ausstattung
- Laufrollen
- antistatische Vorhänge
Technische Daten
- Stützen und Zargen aus Aluminium
- Oberflächen eloxiert
- PVC-Vorhänge
- HEPA-Filter
- Acrylglasscheiben
Selbstbaukabinen
Unsere Selbstbaukabinen folgen einem ganz einfachen Prinzip: Do it yourself. Dank vorkonfektionierter Wandelemente, die sich ganz einfach vor Ort montieren lassen, sparen Sie effektiv an Reise- und Montagekosten. Ohne dabei auf individuelle Wünsche verzichten zu müssen, denn diese lassen sich dank flexibler Rastermaße von vornherein mit einplanen.
Wandelemente
- einseitig flächenbündig
- geschlossen oder verglast
- Höhe und Breite in verschiedenen Ausführungen
Optionale Ausstattung
- Türen
- Materialdurchreichen
- Schleusenfunktion
Technische Daten
- Stützen und Zargen aus Aluminium
- Oberflächen eloxiert
- Verglasungen ESG
- silikonfreie Materialien
- reinraumgerechte Verbindungen
Cleanroom Kits
Unsere Cleanroom Kits aus modularen Wand- und Deckenelementen ermöglichen eine schnelle und einfache Montage. Sie bestehen aus Aluminium-Systemprofilen, Wänden aus Acrylglas, Aluminium-Verbundelementen in den Deckenelementen sowie einem Streifenvorhang als Zugang.
Ausführungen
- Anfertigung in unterschiedlichen Breiten, Höhen und Tiefen möglich
Bereits integriert
- Ventilator-Einheit
- Deckeneinbauleuchte
Technische Daten
- Stützen und Zargen aus Aluminium
- Oberflächen eloxiert
- Vorhang als Streifenvorhang aus PVC
- silikonfreie Materialien
- reinraumgerechte Verbindungen
Materialdurchreichen
Materialdurchreichen dienen dem sicheren und platzsparenden Transfer von Materialien und Dokumenten zwischen Reinräumen unterschiedlicher Reinheitsklassen und garantieren höchste Sicherheit beim Einbringen von Material, Werkzeug etc. Reinraumklassen bis ISO 4, bzw. die Klassen A bis D nach GMP werden durch eine optimale Abdichtung und den Einsatz von Stahlblech, Edelstahl, abriebfesten Hartfaserplatten oder Aluminium garantiert. Die Materialdurchreichen sind mit zwei Türen ausgestattet, die gegenseitig elektrisch verriegelt werden. Eine Rot-Grün-Ampel zeigt den aktuellen Verriegelungsstatus an.
Einsatzort
- Reinraumklassen bis ISO 4
- Reinraumklassen A bis D nach GMP
Technische Daten
- Aluminiumprofile
- Oberflächen eloxiert oder pulverbeschichtet
- unterschiedliche Korpusmaterialien
- Verglasung ESG
- Stahlblech pulverbeschichtet oder Edelstahl
