Zargenprofil | Z 400.11

Nutentiefe 10 mm
Aluminium
Einbau des Spannschlosses Z 961/13 möglich, Nutentiefe 10 mm
L 5000 × B 50 × H 16 mm

Verfügbare Oberflächen

glänzend eloxiert, silber (E2/EV1,E4/EV1)
Jetzt bestellen.

Technische Daten.

Länge:

5000 mm

Gewicht:

4.39 kg

Breite:

16 mm

Höhe:

50 mm

Z_400.pdf
Z_400.dwg
Z_400.dxf
XZ_400.pdf

Zubehör.

Spannschloss

Z 961/13.00

13 mm

L 70 × B 21 × H 13 mm

Rundzargenspannschloss

Z 962/13.00

13 mm

für gebogene Profile

L 70 × B 23 × H 13 mm

Endkappe

Z 975.35

für Z 400 / Z 402 / Z 460

L 51 × B 16 × H 12 mm

Auch verfügbar als.

Zarge

Z 415.11

mit 2 × Z 961/13

L 455 × B 50 × H 16 mm

455 mm lang

Zarge

Z 415.01

mit 2 × Z 961/13

L 455 × B 50 × H 16 mm

455 mm lang

Zarge

Z 420.11

mit 2 × Z 961/13

L 660 × B 50 × H 16 mm

660 mm lang

Zarge

Z 420.01

mit 2 × Z 961/13

L 660 × B 50 × H 16 mm

660 mm lang

Zarge

Z 425.11

mit 2 × Z 961/13

L 950 × B 50 × H 16 mm

950 mm lang

Zarge

Z 430.11

mit 2 × Z 961/13

L 1360 × B 50 × H 16 mm

1360 mm lang

Zarge

Z 430.01

mit 2 × Z 961/13

L 1360 × B 50 × H 16 mm

1360 mm lang

Animation.

Zargenrahmen W 580/Z Montagehinweise

TI-MB-W8.0 TI-MB-W8.0

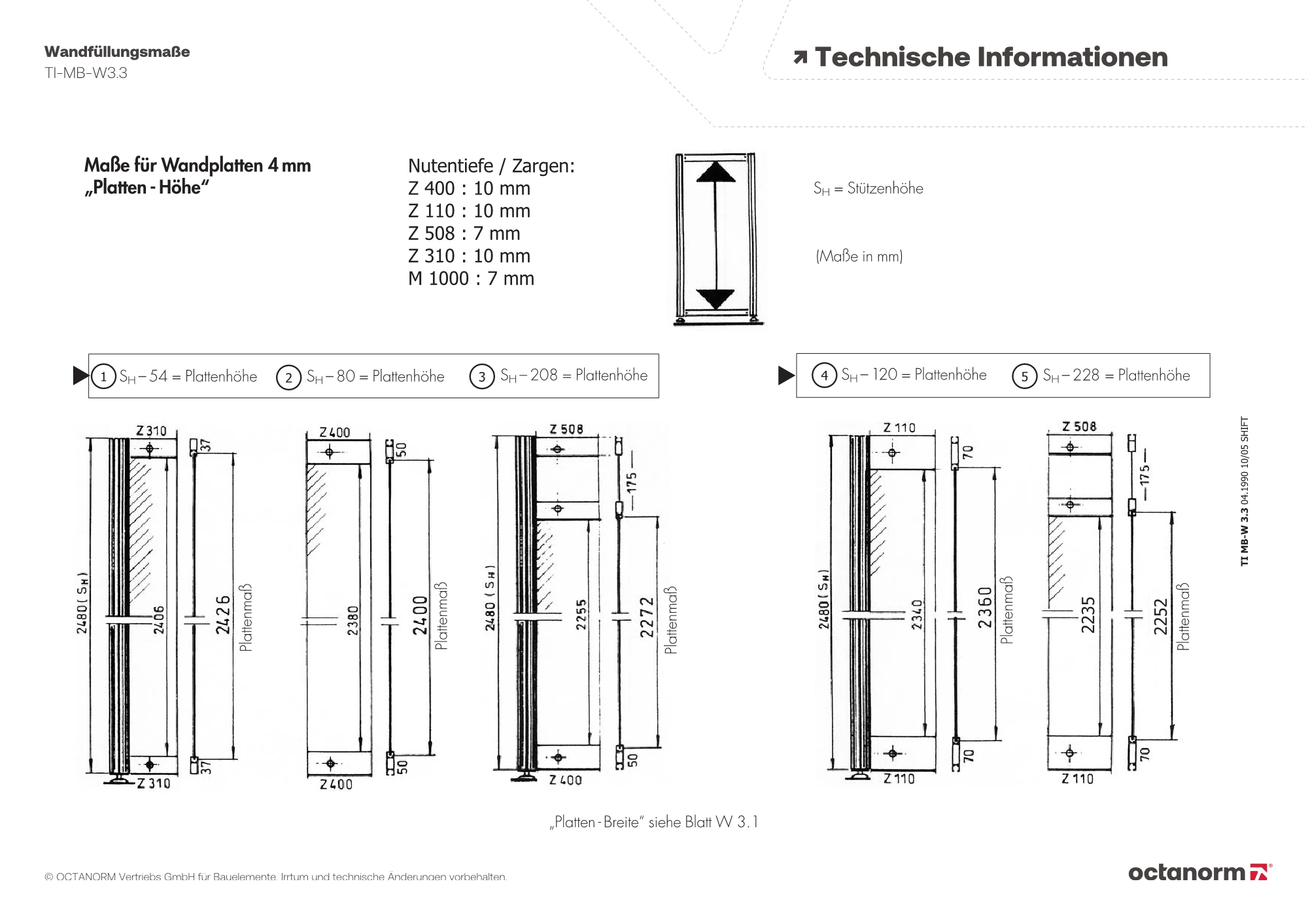

Wandfüllungsmaße

TI-MB-W3.3 TI-MB-W3.3

Verwendung Gehrungsspannschlösser 22,5° + 45°

TI-MB-Z3.2 TI-MB-Z3.2

Berechnungsformel für gebogene Zargen (Sonderbögen)

TI-M-14.0 TI-M-14.0

Verwendung Gehrungsspannschlösser 22,5° + 45°

TI-MB-Z3.3 TI-MB-Z3.3

Kleinstes Zargen-Schnittmaß

TI-MB-Z4.0 TI-MB-Z4.0

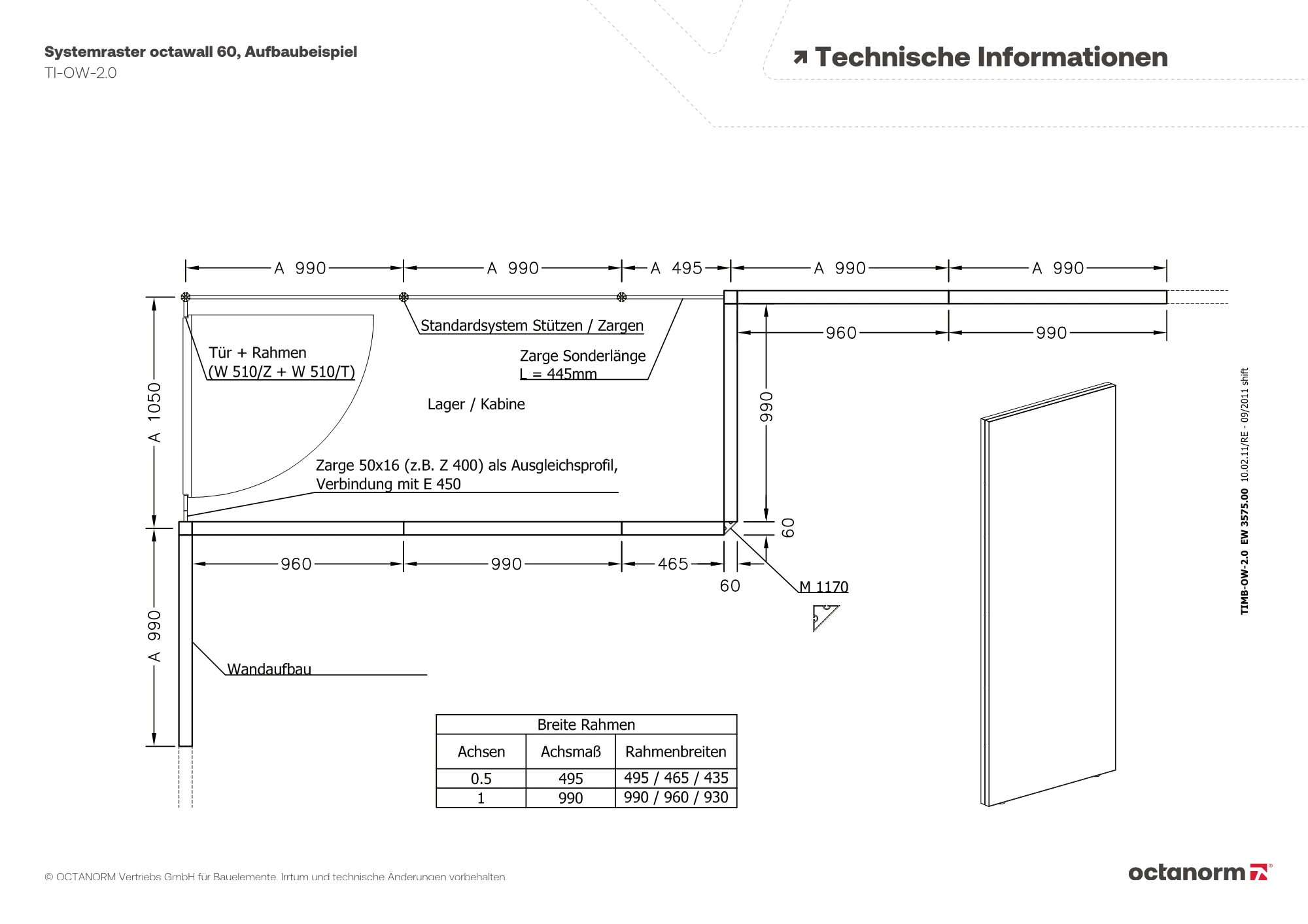

Systemraster octawall 60, Aufbaubeispiel

TI-OW-2.0 TI-OW-2.0

Zuschnittmaße Zargen 45°

TI-MB-Z3.4 TI-MB-Z3.4

Zuschnittmaße Zargen 22,5° + 45°

TI-MB-Z3.1 TI-MB-Z3.1

Aussteifung Spannrahmenprofil M 1307 "Stoffbespannung beidseitig"

TI-M-54.0 TI-M-54.0

Zuschnittmaße Zargen 22,5° + 45°

TI-MB-Z3.0 TI-MB-Z3.0

Wandfüllungsmaße

TI-MB-W3.4 TI-MB-W3.4

Anwendungsbeispiel für Anschlussteil M 1079 (M 1063 Anschlussprofil)

TI-M-58.0 TI-M-58.0
