Startseite  → octawall 40 classic  → octawall 40 classic Produkte  → octawall 40 classic Produkt Details

Zargenprofil | Z 308.11

Nutentiefe 7 mm
Aluminium
als Aussteifung, Einbau des Spannschlosses Z 961/13 möglich, Nutentiefe 7 mm
L 5000 × B 32 × H 16 mm

Verfügbare Oberflächen

glänzend eloxiert, silber (E2/EV1,E4/EV1)
Jetzt bestellen.

Technische Daten.

Länge:

5000 mm

Gewicht:

2.68 kg

Breite:

16 mm

Höhe:

32 mm

Z_308.pdf
XZ_308.pdf
Z_308.dwg
Z_308.dxf

Zubehör.

Verbindungsprofil

E 438.30

für Systemnut 4,3 mm

L 5000 × B 10 × H 10 mm

Spannschloss

Z 961/13.00

13 mm

L 70 × B 21 × H 13 mm

Endkappe

Z 976.35

für Zargenprofil Z 308

L 32 × B 16 × H 12 mm

Ähnliche Produkte.

Zarge

DFL 490.01

L 640 × B 16 × H 32 mm

Zarge

DFL 492.01

L 682,5 × B 16 × H 32 mm

Zarge

DFL 493.01

L 930 × B 16 × H 32 mm

Zarge

DFL 495.01

L 950 × B 16 × H 32 mm

Zarge

DFL 496.01

für DFL 562

L 1200 × B 16 × H 32 mm

Produktbroschüren

AW 887 / Gesamtkatalog / Juli 2026

AW 8810 / Profilekatalog / Oktober 2024

AW 7970 / octawall 40 / Mai 2026

AW 630 / octaclassic / April 2023

Technische Informationen

TI-M-14.0 / Berechnungsformel für gebogene Zargen (Sonderbögen) / April 2014

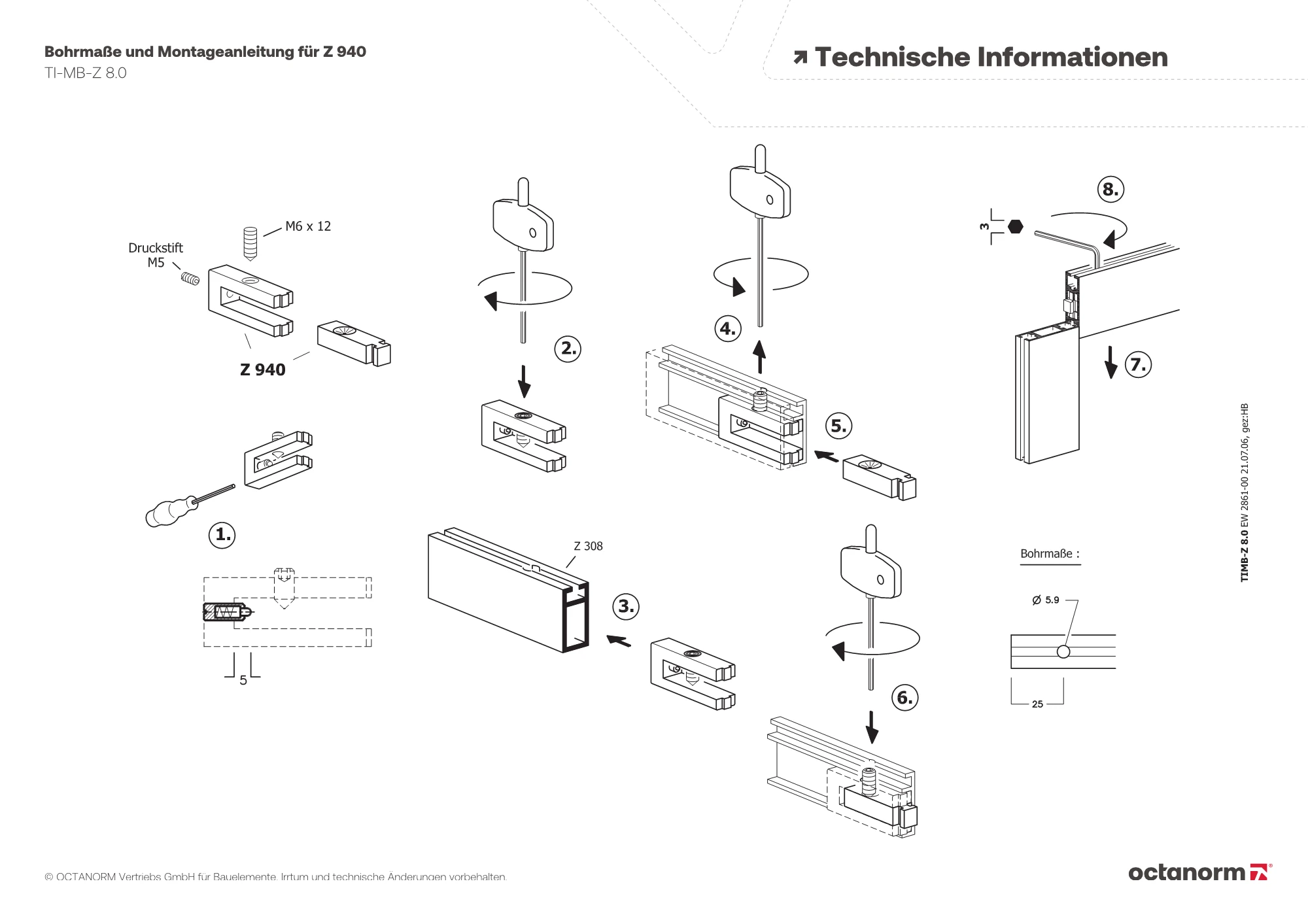

TI-MB-Z 8.0 / Bohrmaße und Montageanleitung für Z 940 / April 2014

TI-MB-Z4.0 / Kleinstes Zargen-Schnittmaß / April 2014

TI-DFL-3.2 / octamax - Beispiele Wand-/Trägerverkleidung / Mai 2014

TI-KD-10.0 / Konstruktionen und Details - Theke, rollbar, mit textiler Frontseite / April 2014

2D/3D Daten

CAD 2.0 - OCTANORM Profile / 2D/3D Daten - octanorm Profile / Mai 2025

Technikbroschüren

AW 7978 / octawall 40 Technikbroschüre / Mai 2026

AW 630 T / octaclassic Technikbroschüre / März 2026
