Startseite  → octaclassic  → octaclassic Produkte  → octaclassic Produkt Details

Zargenprofil | W 101.11

Aluminium
mit Auflagesteg für einseitig vorgehängte Wandflächen 16 mm, Einbau des Spannschlosses Z 961/13 möglich
L 5000 × B 50 × H 16 mm

Verfügbare Oberflächen

glänzend eloxiert, silber (E2/EV1,E4/EV1)
Jetzt bestellen.

Technische Daten.

Länge:

5000 mm

Gewicht:

5.56 kg

Breite:

16 mm

Höhe:

50 mm

W_101.pdf
W_101.dwg
W_101.dxf
XW_101.pdf

Zubehör.

Plattenhalter

W 108.00

oben

L 30 × B 30 × H 22 mm

Spannschloss

Z 961/13.00

13 mm

L 70 × B 21 × H 13 mm

Auch verfügbar als.

Zarge

W 117/G.11

für Innenecke

L 950 × B 50 × H 16 mm

950 mm lang

Animation.

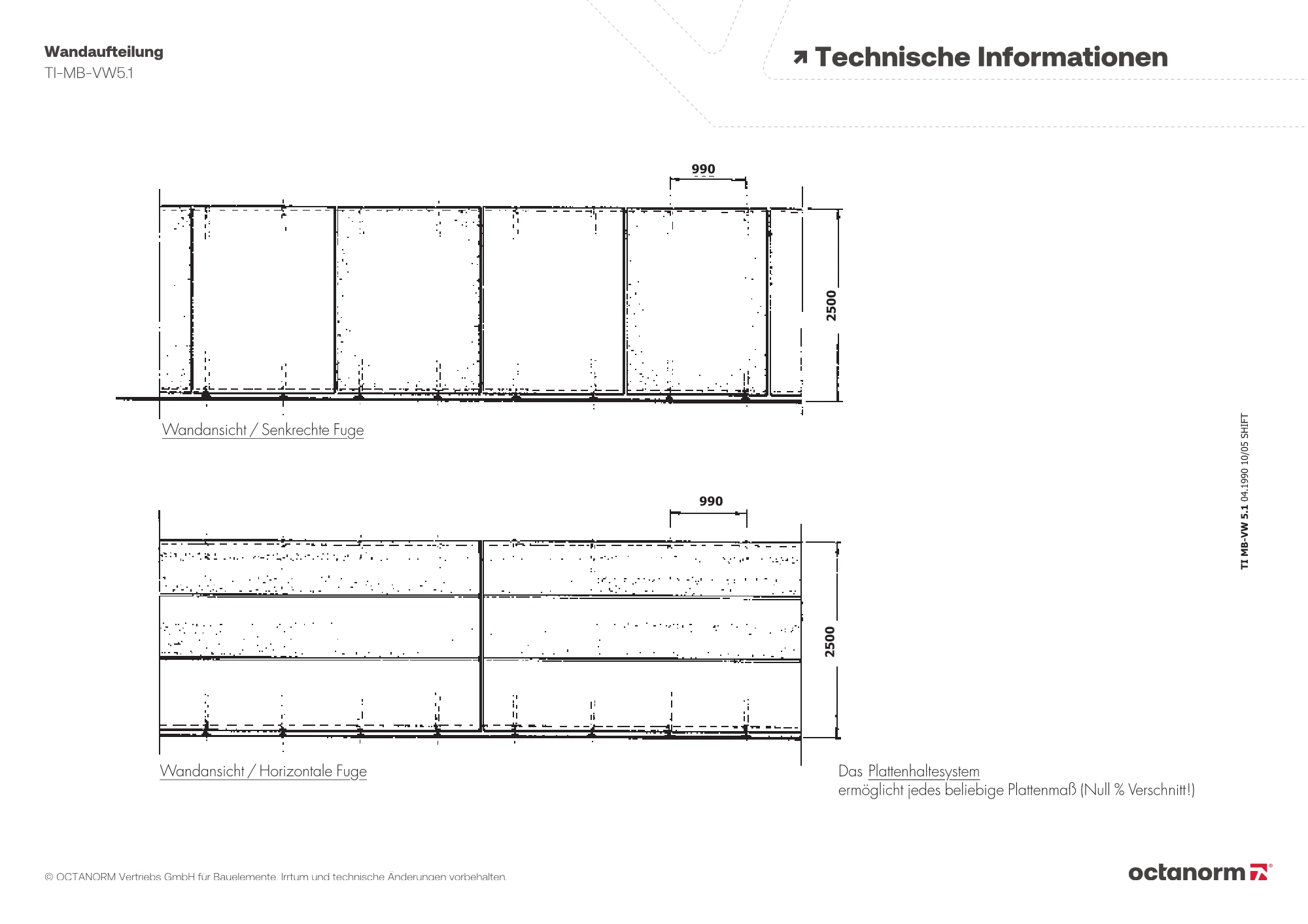

Wandaufteilung

TI-MB-VW5.1 TI-MB-VW5.1

Deckenzargenanschluss

TI-MB-VW6.0 TI-MB-VW6.0

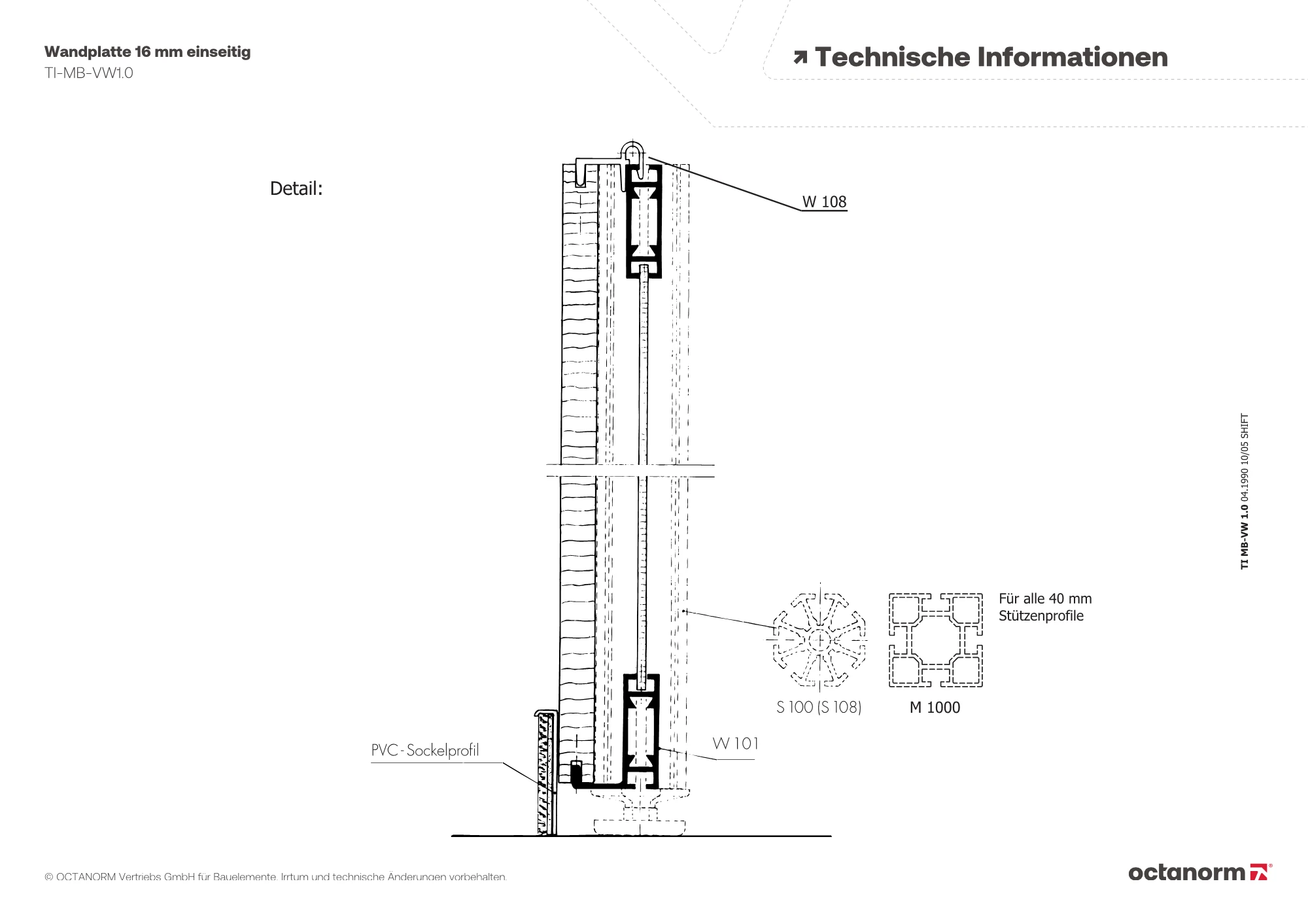

Wandplatte 16 mm einseitig

TI-MB-VW1.0 TI-MB-VW1.0

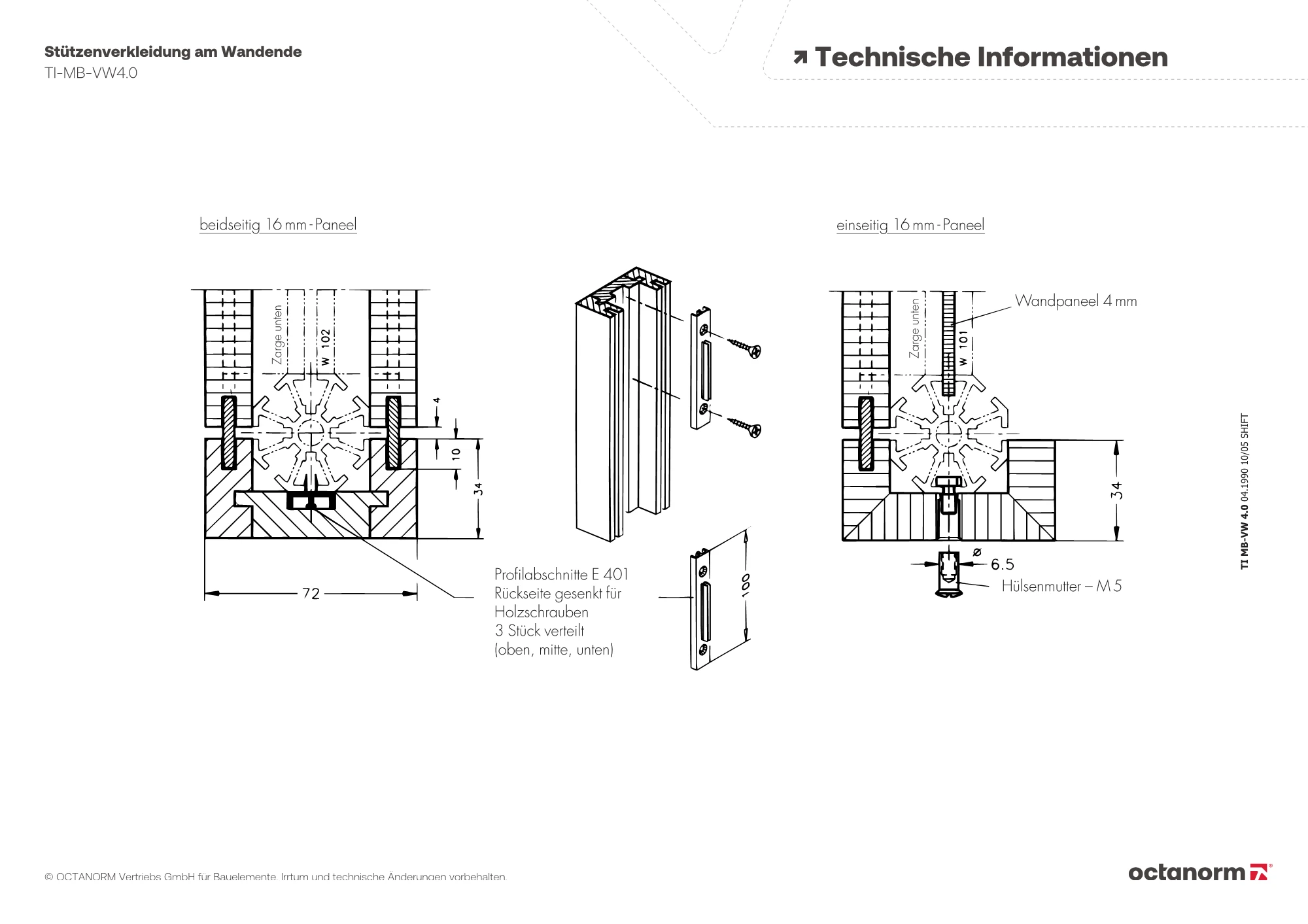

Stützenverkleidung am Wandende

TI-MB-VW4.0 TI-MB-VW4.0

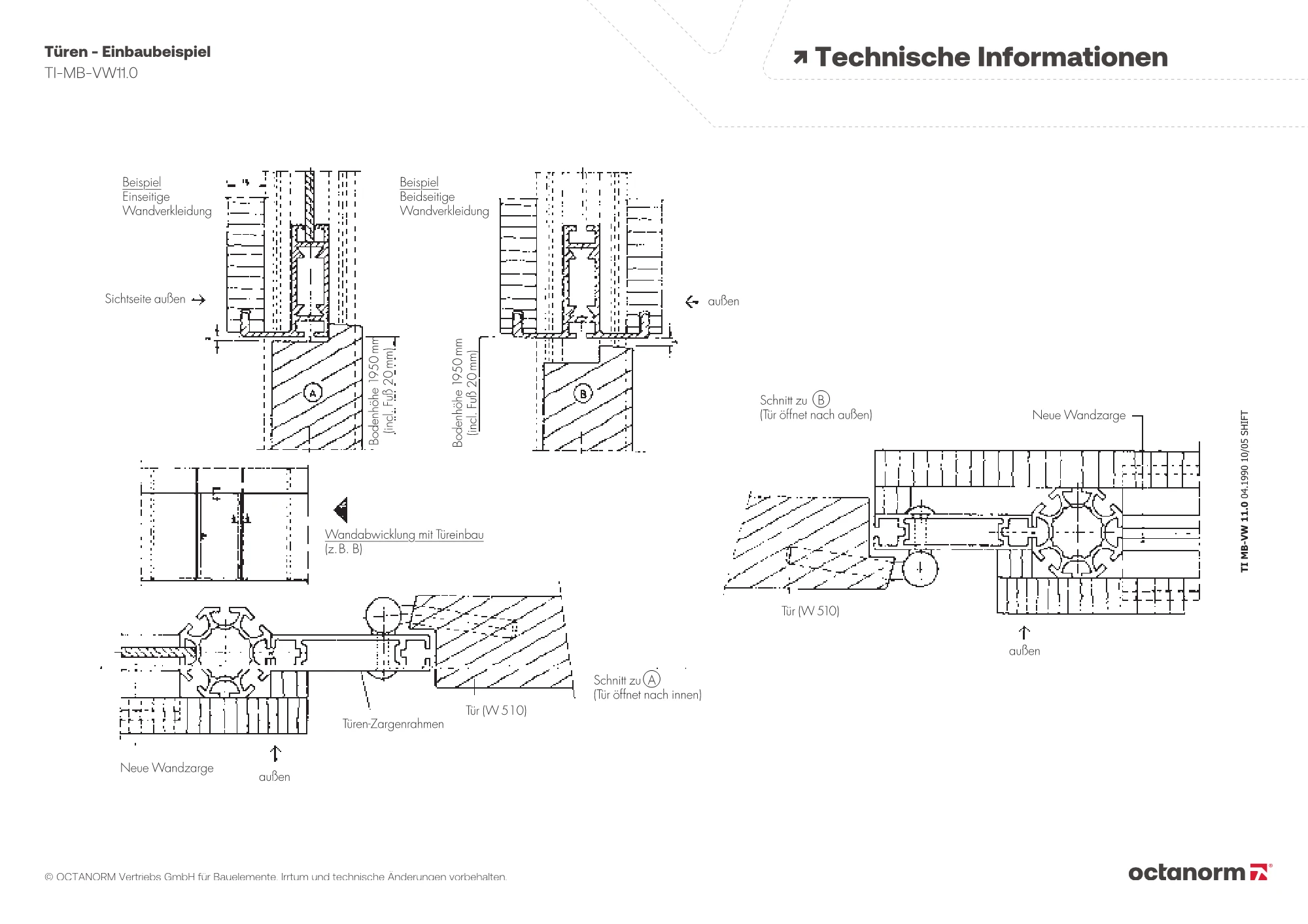

Türen - Einbaubeispiel

TI-MB-VW11.0 TI-MB-VW11.0

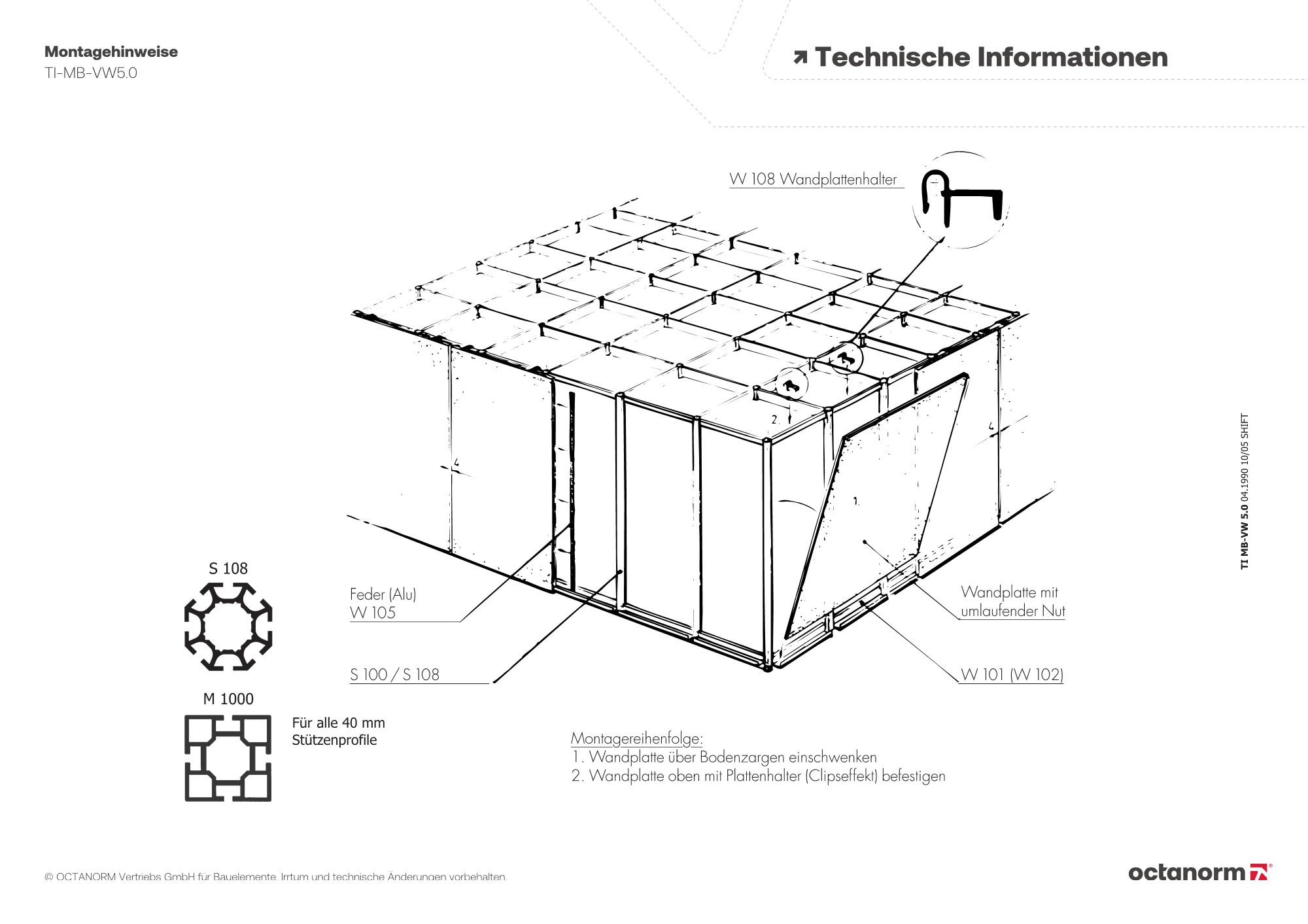

Montagehinweise

TI-MB-VW5.0 TI-MB-VW5.0

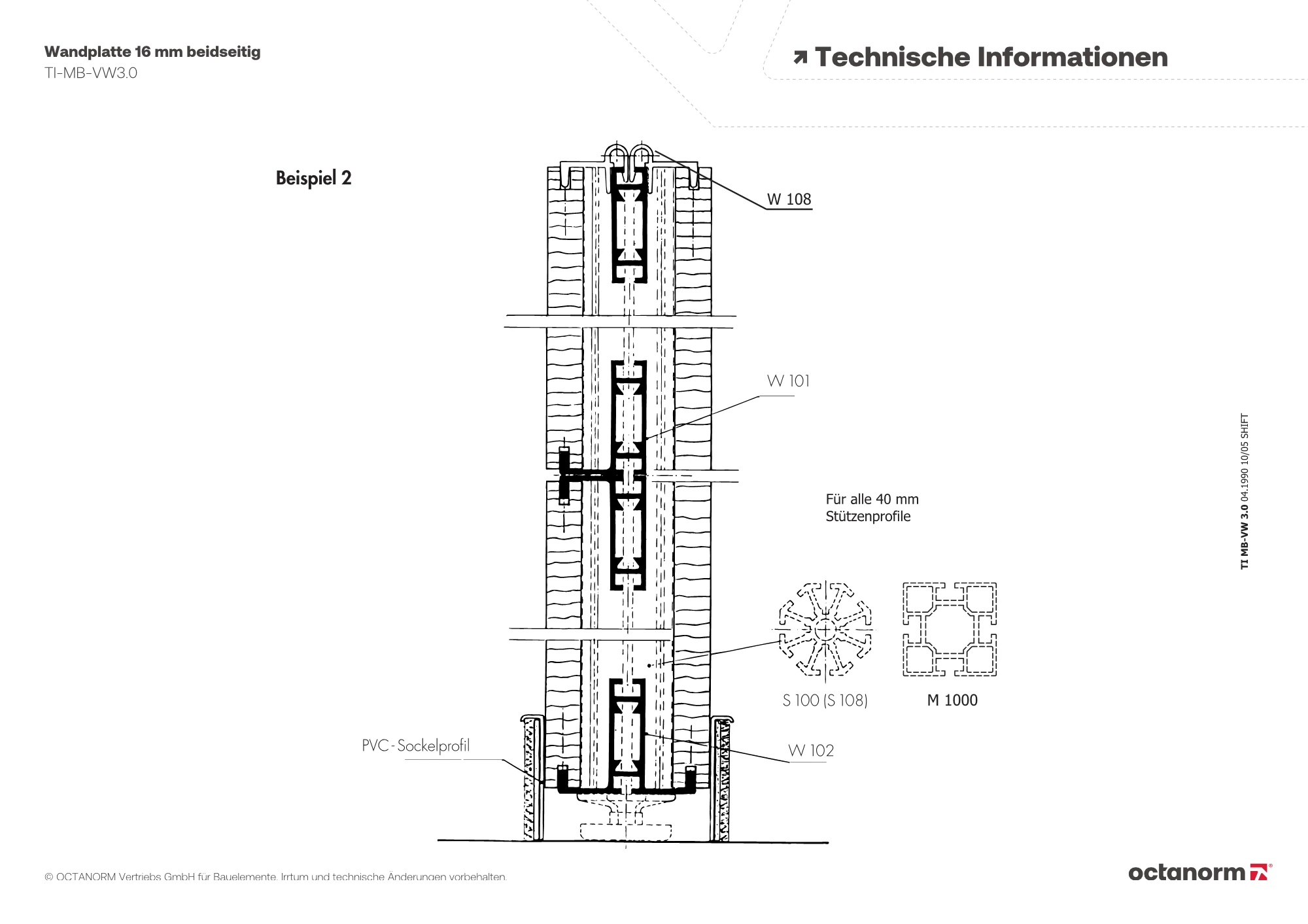

Wandplatte 16 mm beidseitig

TI-MB-VW3.0 TI-MB-VW3.0

Deckenzargenanschluss

TI-MB-VW7.0 TI-MB-VW7.0

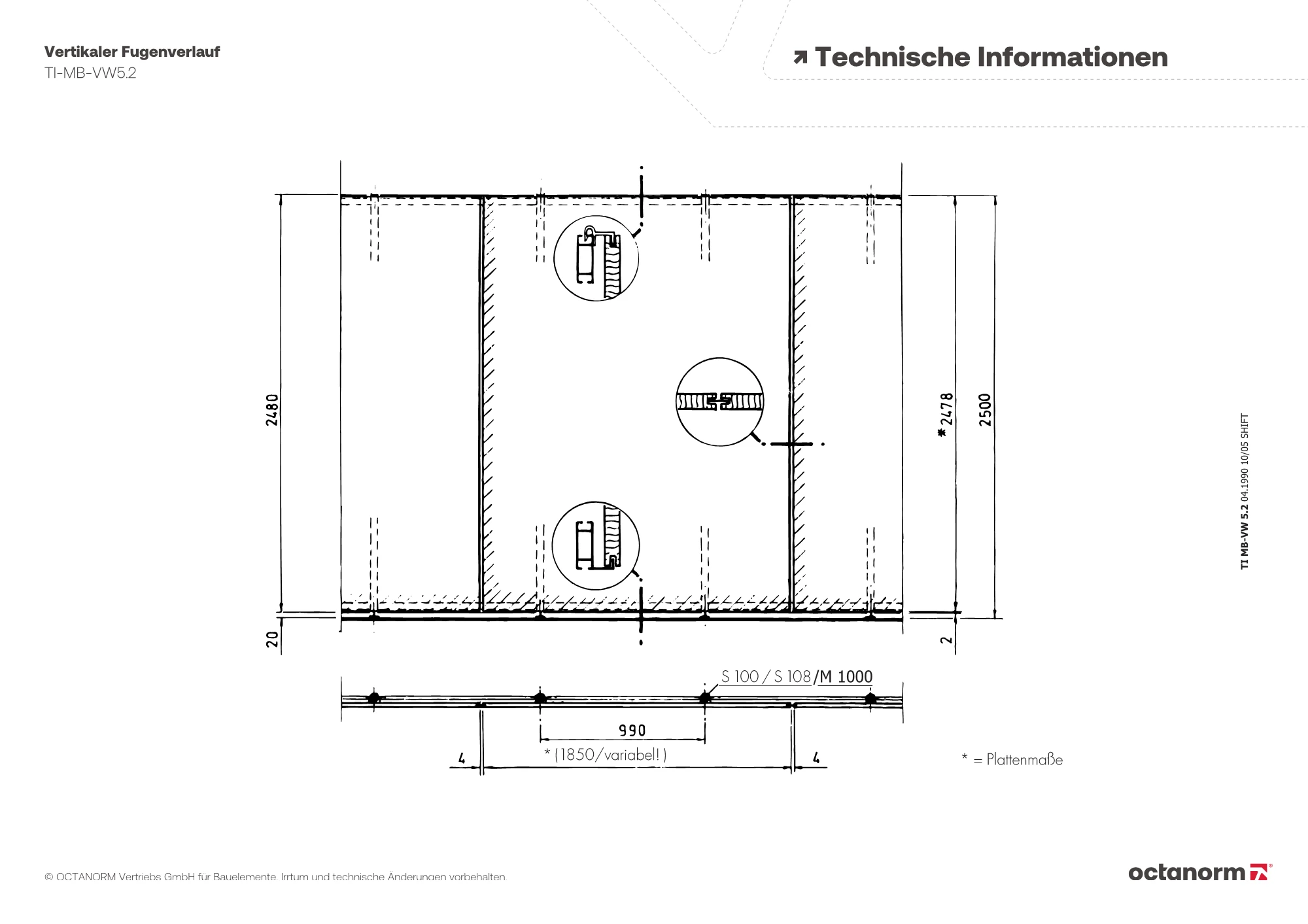

Vertikaler Fugenverlauf

TI-MB-VW5.2 TI-MB-VW5.2
