Stützenprofil | DFS 84.01

Aluminium
als Stütze, Stützenverlängerung und Stützenpylonverlängerung, mit 4 Systemnuten
L 5040 × B 80 × H 80 mm

Verfügbare Oberflächen

matt eloxiert, silber (E6/EV1)
Jetzt bestellen.

Technische Daten.

Länge:

5040 mm

Gewicht:

38.95 kg

Breite:

80 mm

Höhe:

80 mm

DFS_84.pdf
DFS_84.dwg
DFS_84.dxf
XDFS_84.pdf

Zubehör.

Sicherungsplatte

M 1164.21

mit 6 × M 1473

L 240 × B 240 × H 6 mm

Verbindungsknoten

R 210.01

für R 260 / DFS 84

L 80 × B 80 × H 480 mm

Knotenaussteifung

R 240.21

für R 260 / DFS 84

L 240 × B 278 × H 240 mm

Zugbandknoten

R 420.37

für Stützenprofil DFS 84

L 80 × B 80 × H 12 mm

Animation.

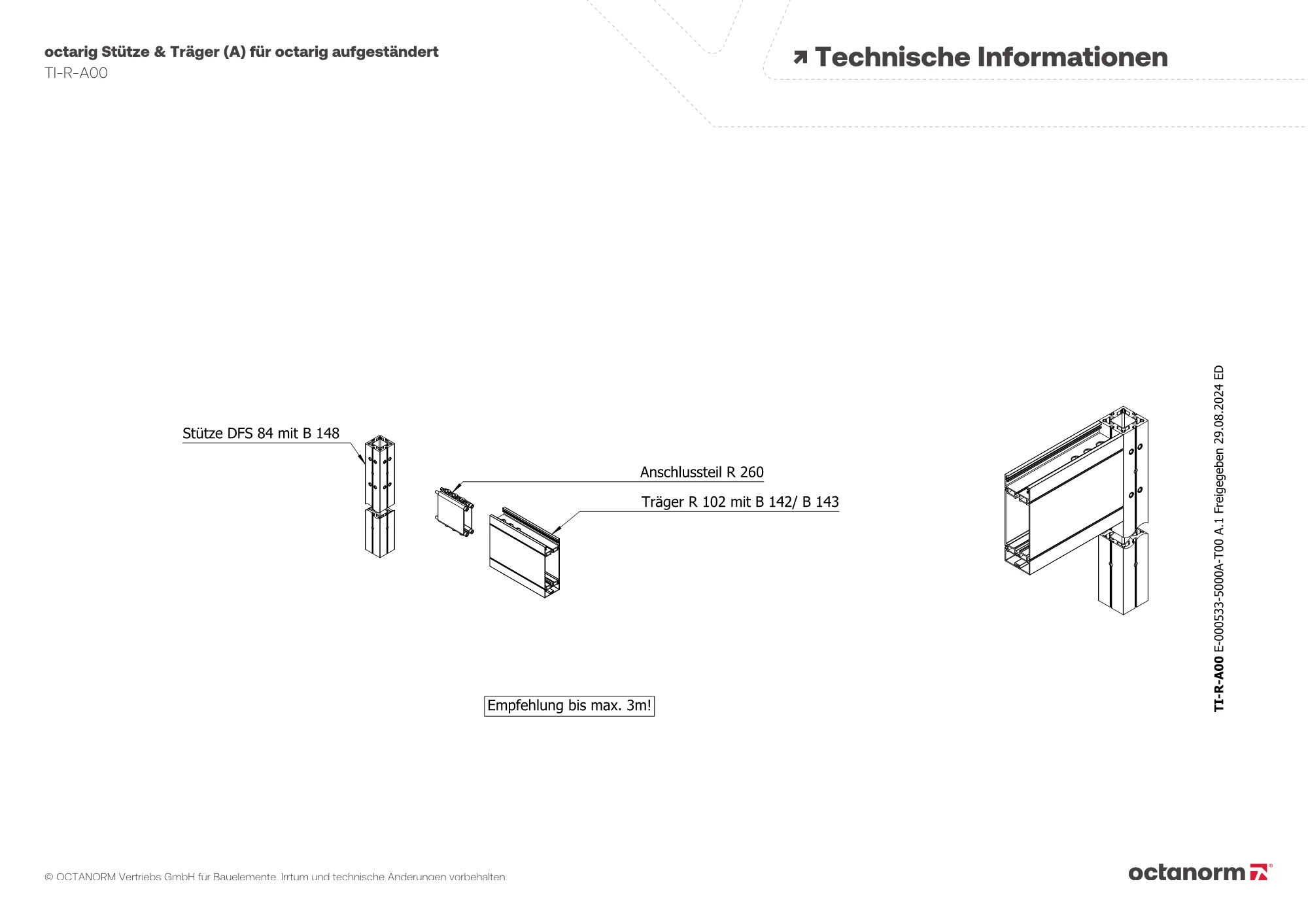

octarig Stütze & Träger (A) für octarig aufgeständert

TI-R-A00 TI-R-A00

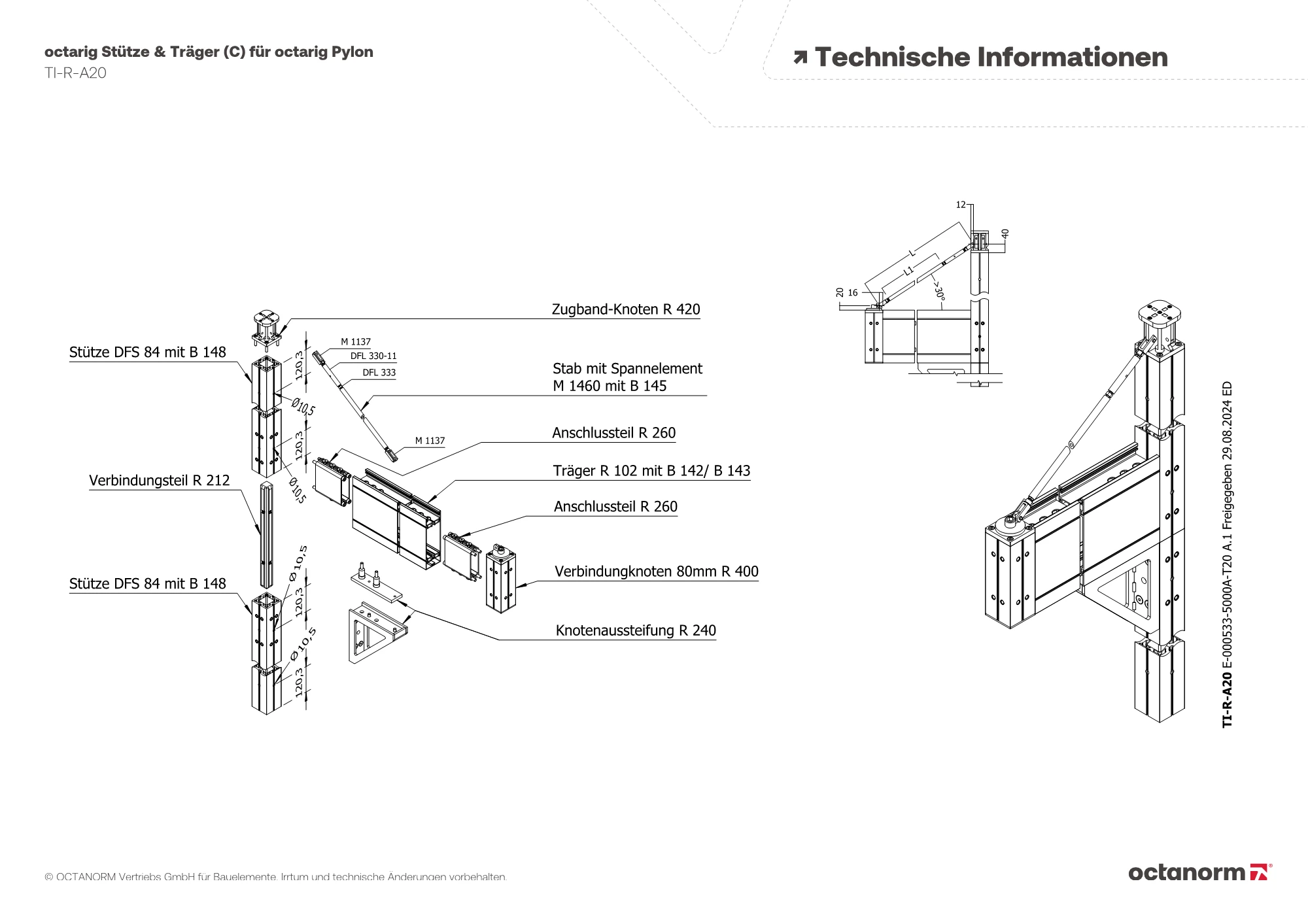

octarig Stütze & Träger (C) für octarig Pylon

TI-R-A20 TI-R-A20

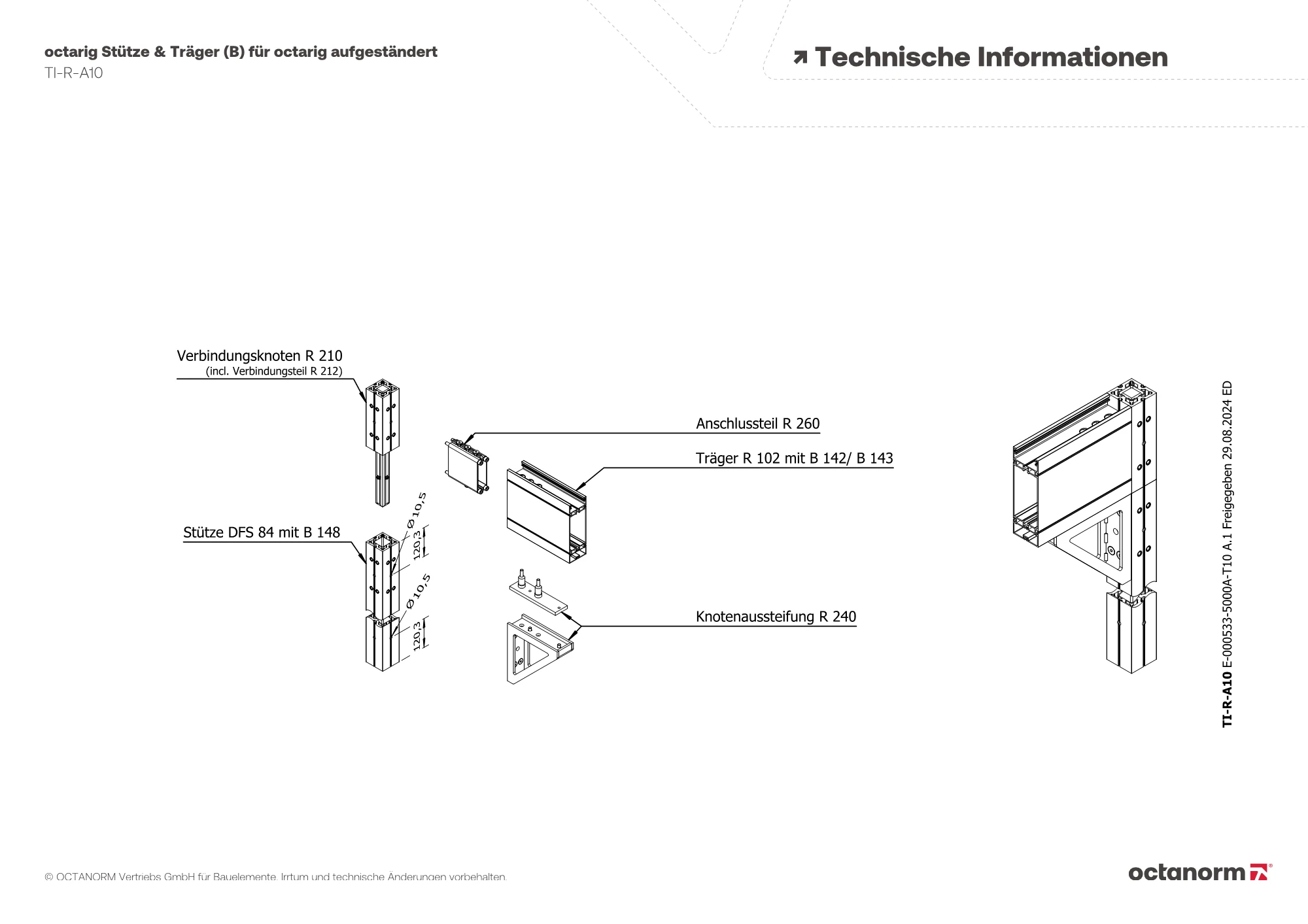

octarig Stütze & Träger (B) für octarig aufgeständert

TI-R-A10 TI-R-A10

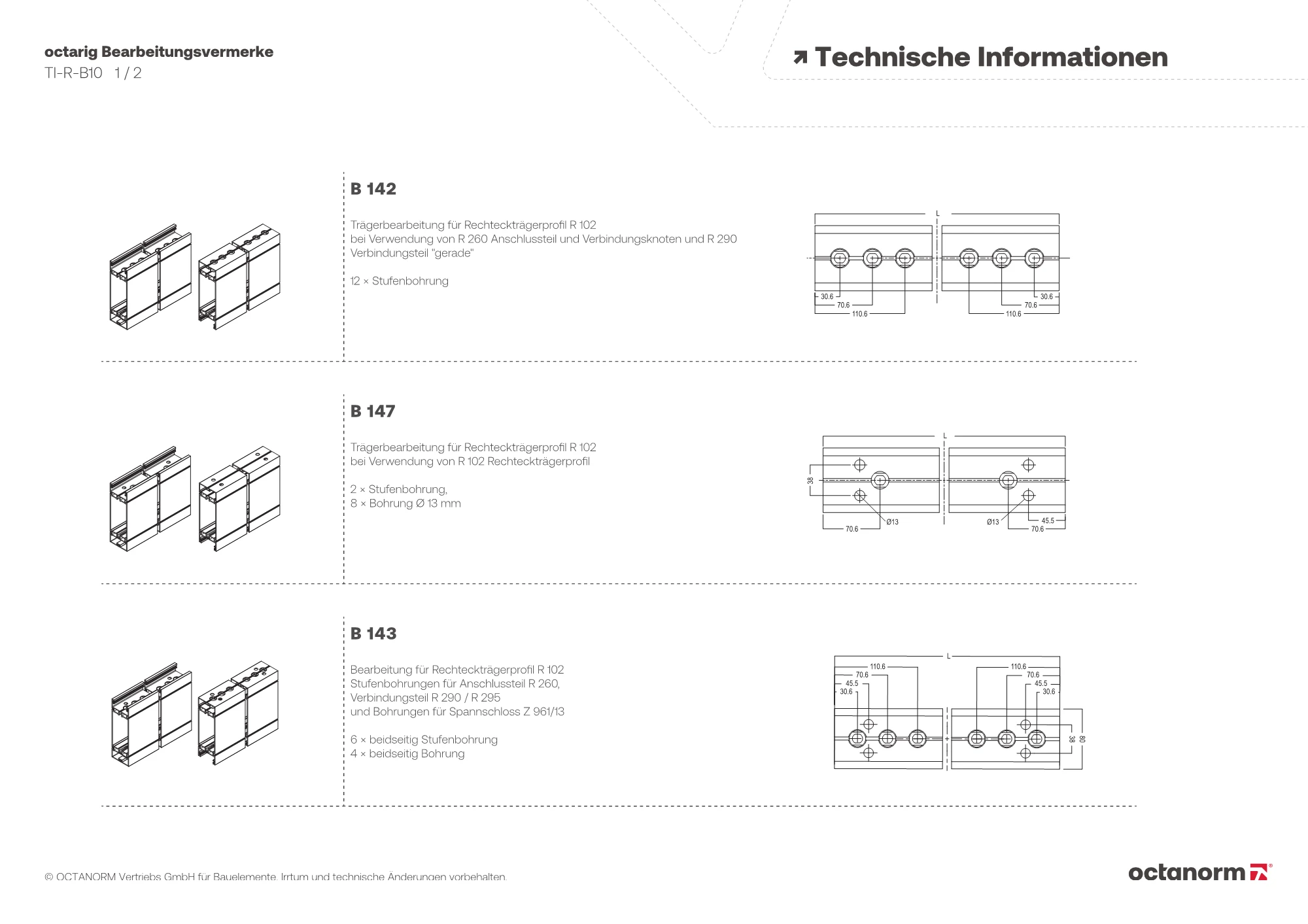

octarig Bearbeitungsvermerke

TI-R-B10 TI-R-B10

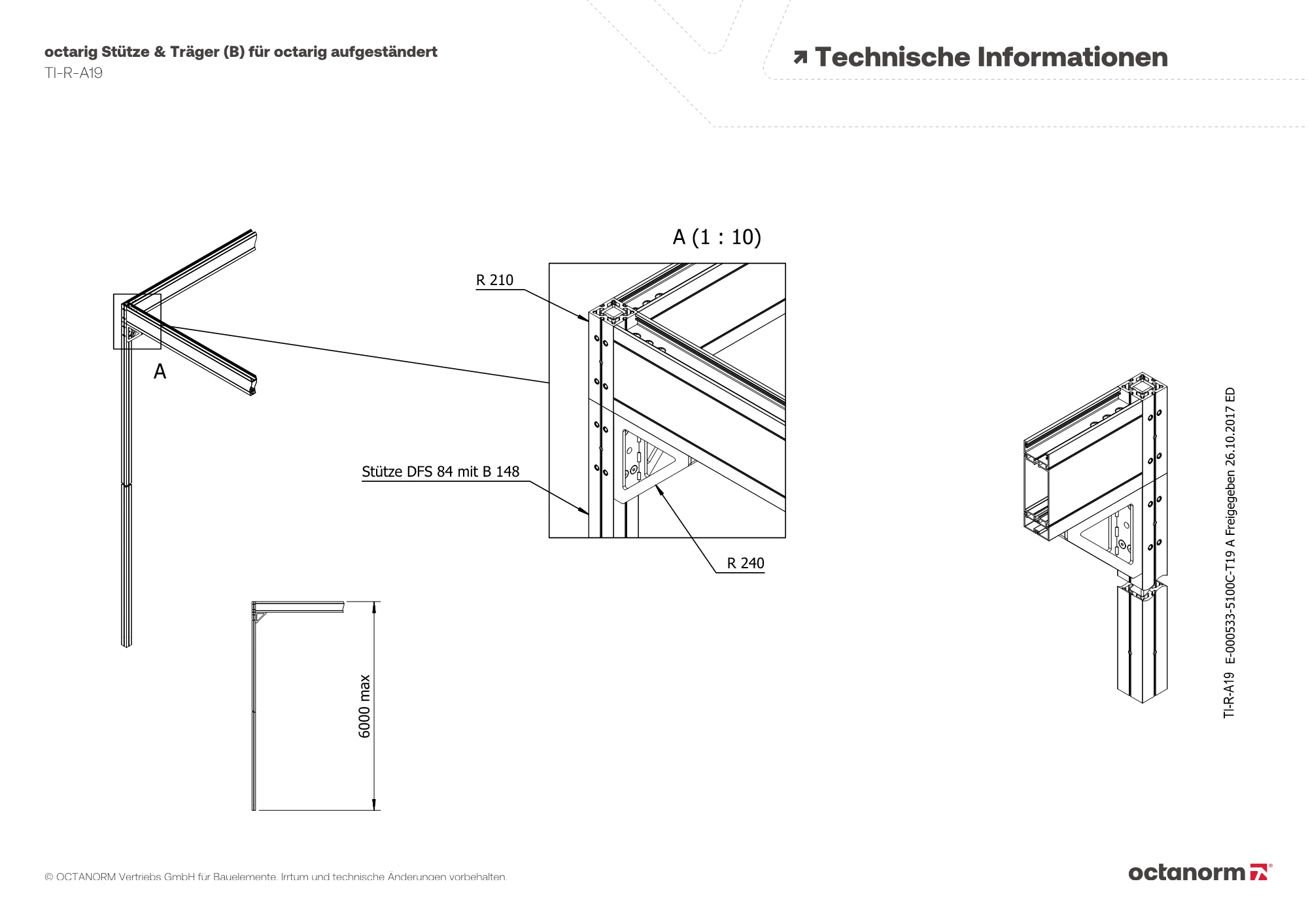

octarig Stütze & Träger (B) für octarig aufgeständert

TI-R-A19 TI-R-A19

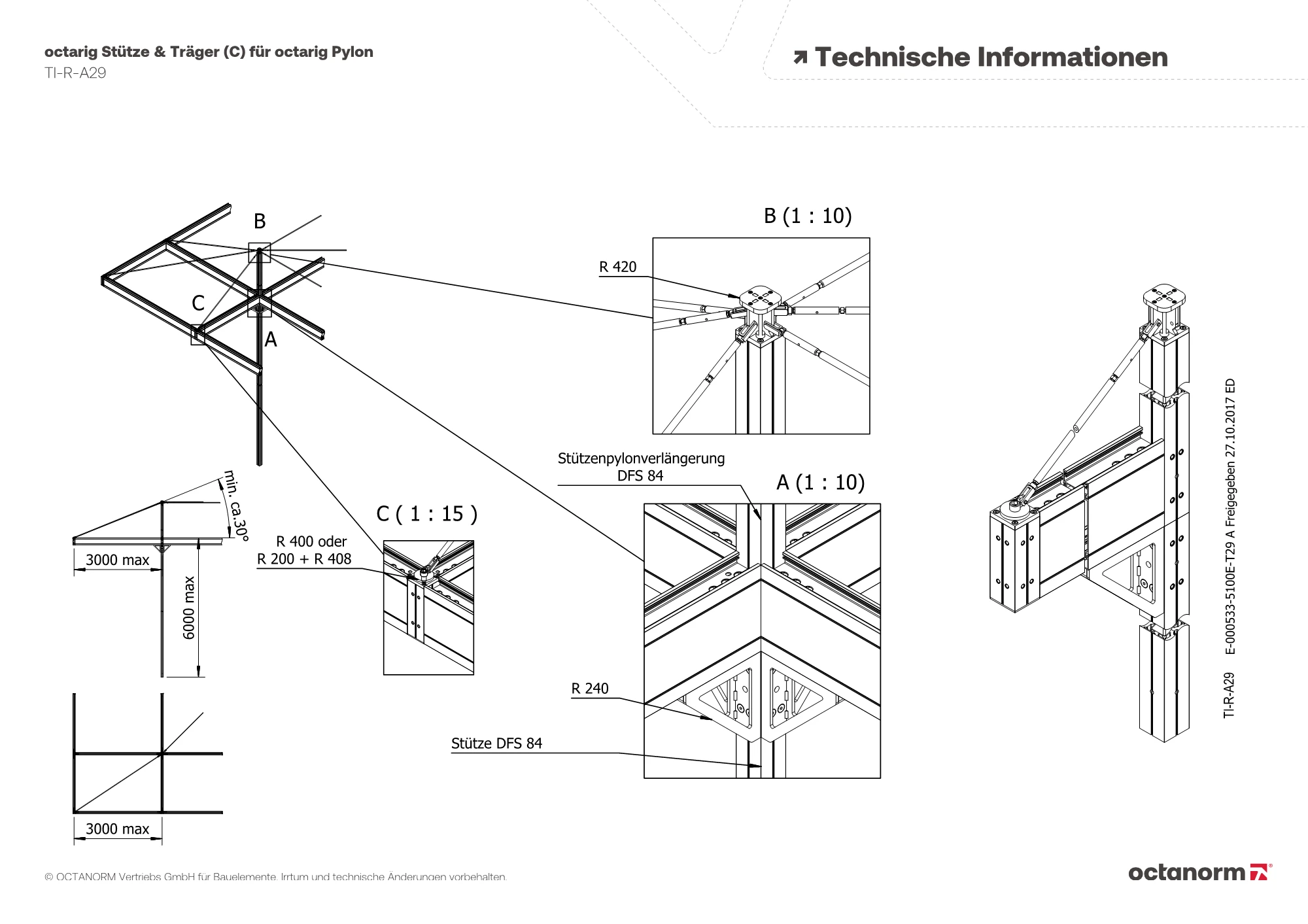

octarig Stütze & Träger (C) für octarig Pylon

TI-R-A29 TI-R-A29

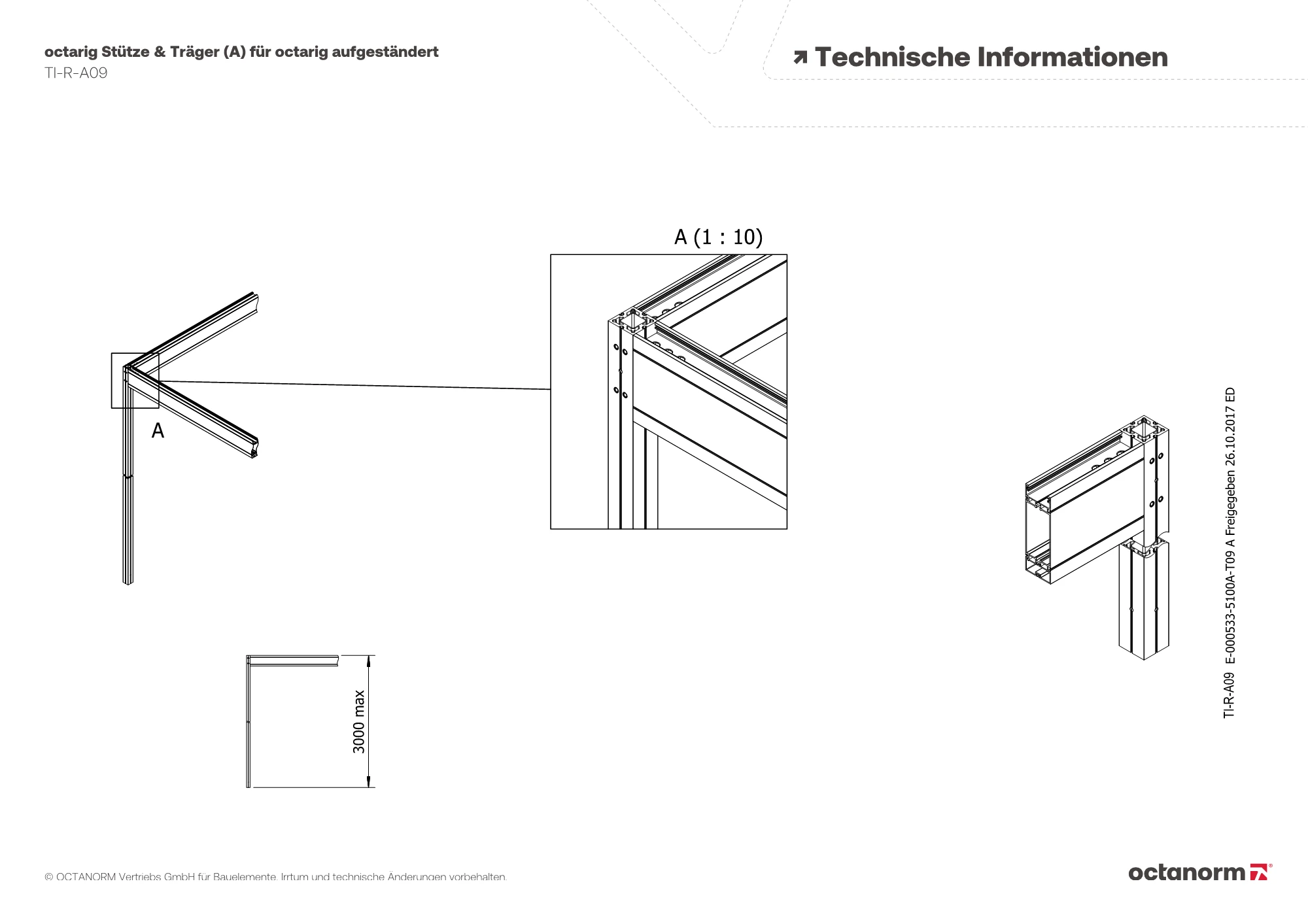

octarig Stütze & Träger (A) für octarig aufgeständert

TI-R-A09 TI-R-A09

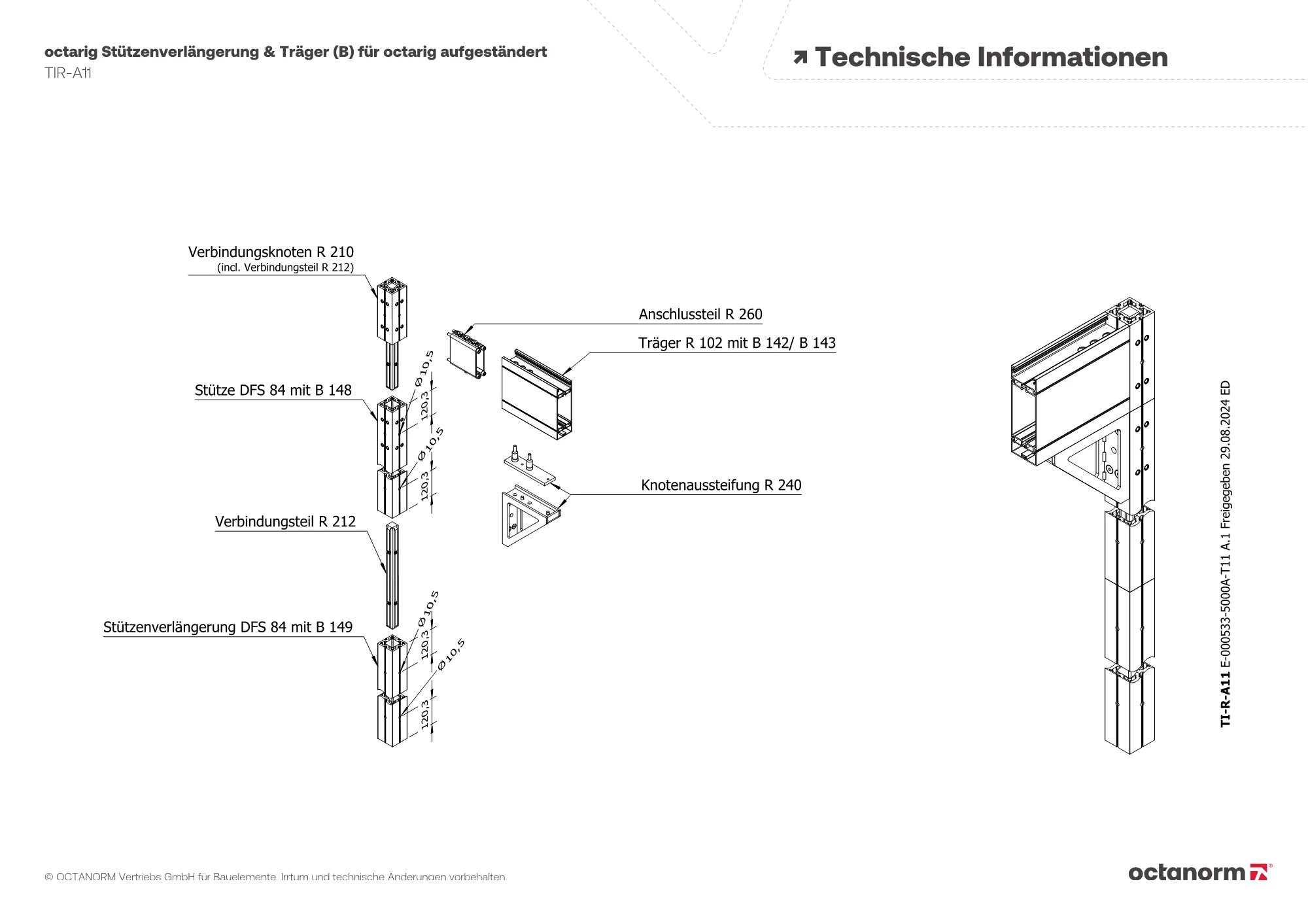

octarig Stützenverlängerung & Träger (B) für octarig aufgeständert

TIR-A11 TIR-A11

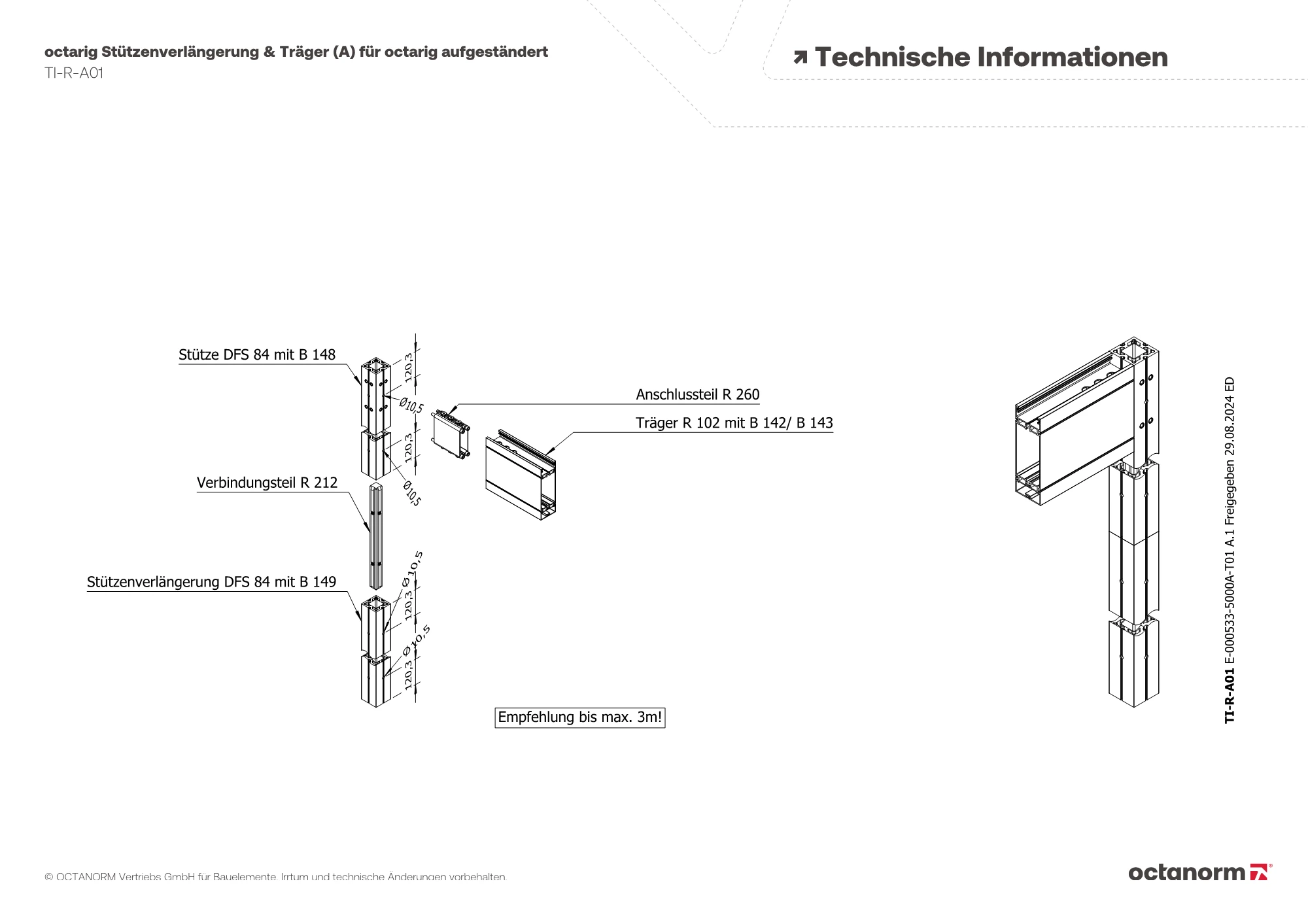

octarig Stützenverlängerung & Träger (A) für octarig aufgeständert

TI-R-A01 TI-R-A01

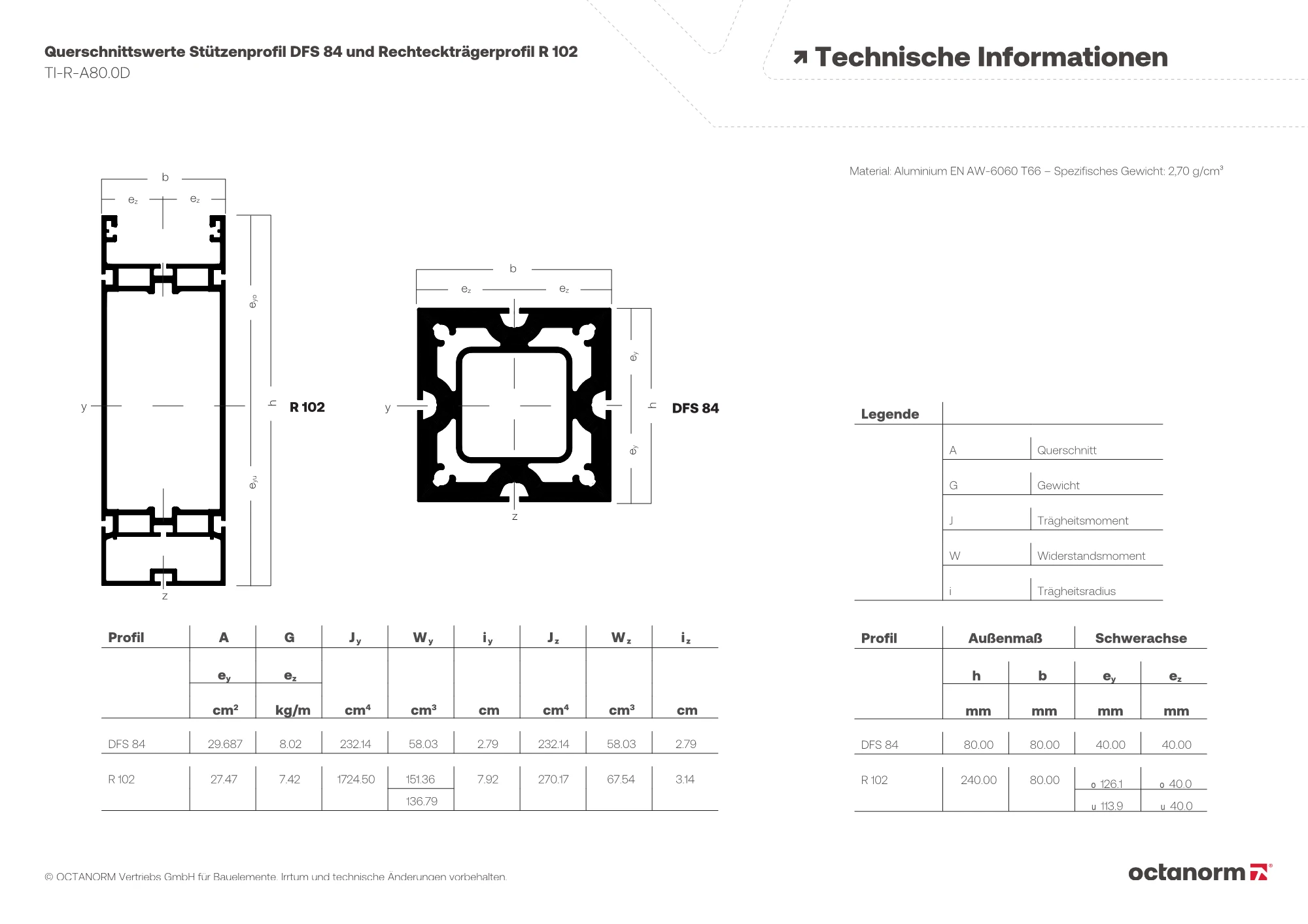

Querschnittswerte Stützenprofil DFS 84 und Rechteckträgerprofil R 102

TI-R-A80.0D TI-R-A80.0D

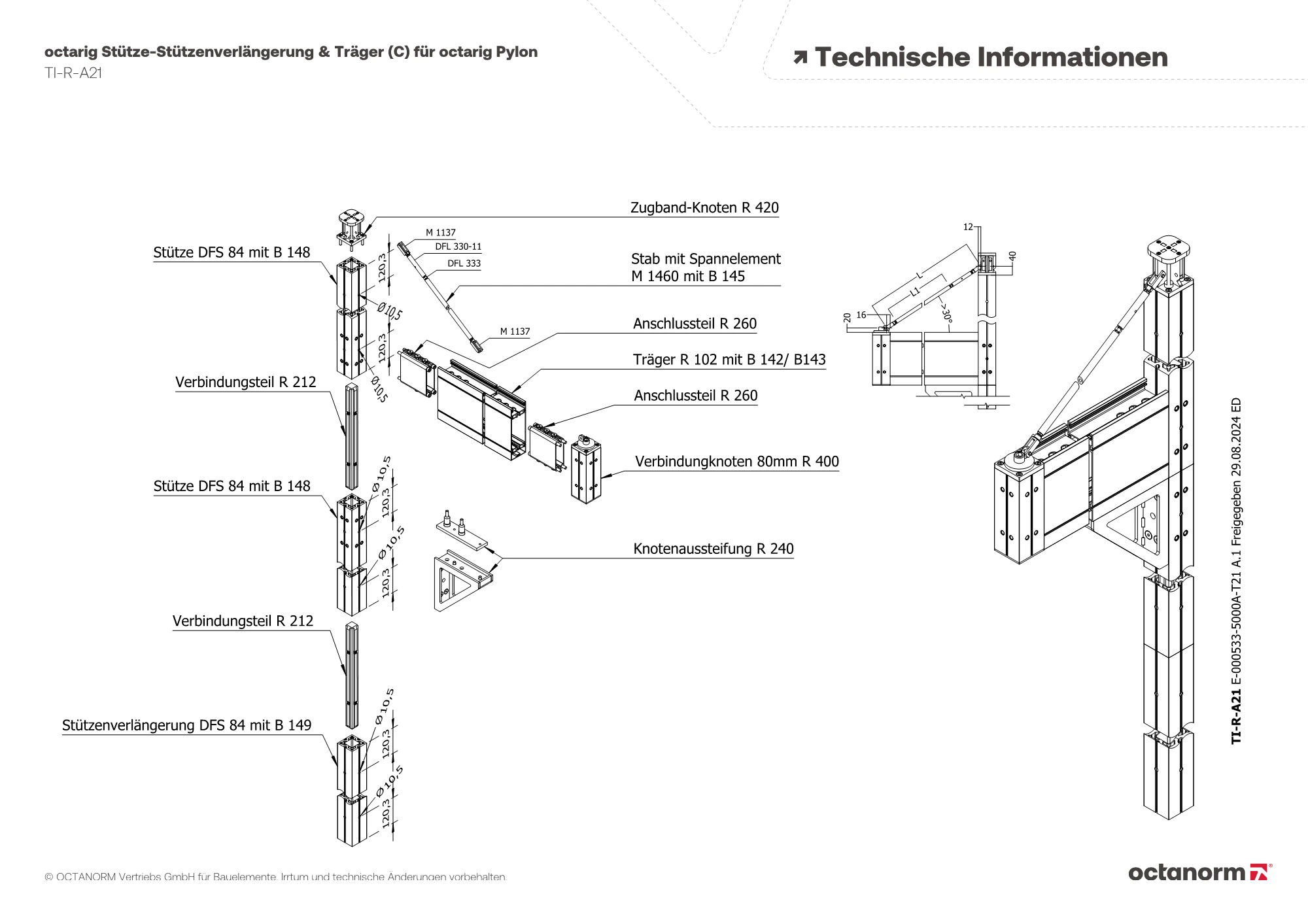

octarig Stütze-Stützenverlängerung & Träger (C) für octarig Pylon

TI-R-A21 TI-R-A21
