Zargenprofil | Z 460.11

Nutentiefe 7 mm

Aluminium

für Befestigung der Kubus-Beleuchtung, Einbau des Spannschlosses Z 951/13, Nutentiefe 7 mm

L 5000 × B 50 × H 16 mm

Verfügbare Oberflächen

glänzend eloxiert, silber (E2/EV1,E4/EV1)

Jetzt bestellen.

Technische Daten.

Länge:

5000 mm

Gewicht:

3.955 kg

Breite:

16 mm

Höhe:

50 mm

Z_460.pdf

Z_460.dwg

Z_460.dxf

XZ_460.pdf

Zubehör.

Verbindungsprofil

E 438.30

für Systemnut 4,3 mm

L 5000 × B 10 × H 10 mm

Spannschloss

Z 961/13.00

13 mm

L 70 × B 21 × H 13 mm

Rundzargenspannschloss

Z 962/13.00

13 mm

für gebogene Profile

L 70 × B 23 × H 13 mm

Endkappe

Z 975.35

für Z 400 / Z 402 / Z 460

L 51 × B 16 × H 12 mm

Auch verfügbar als.

Zarge

Z 416.01

mit 2 × Z 961/13

L 455 × B 50 × H 16 mm

455 mm lang

Zarge

Z 416.11

mit 2 × Z 961/13

L 455 × B 50 × H 16 mm

455 mm lang

Zarge

Z 426.11

mit 2 × Z 961/13

L 950 × B 50 × H 16 mm

950 mm lang

Animation.

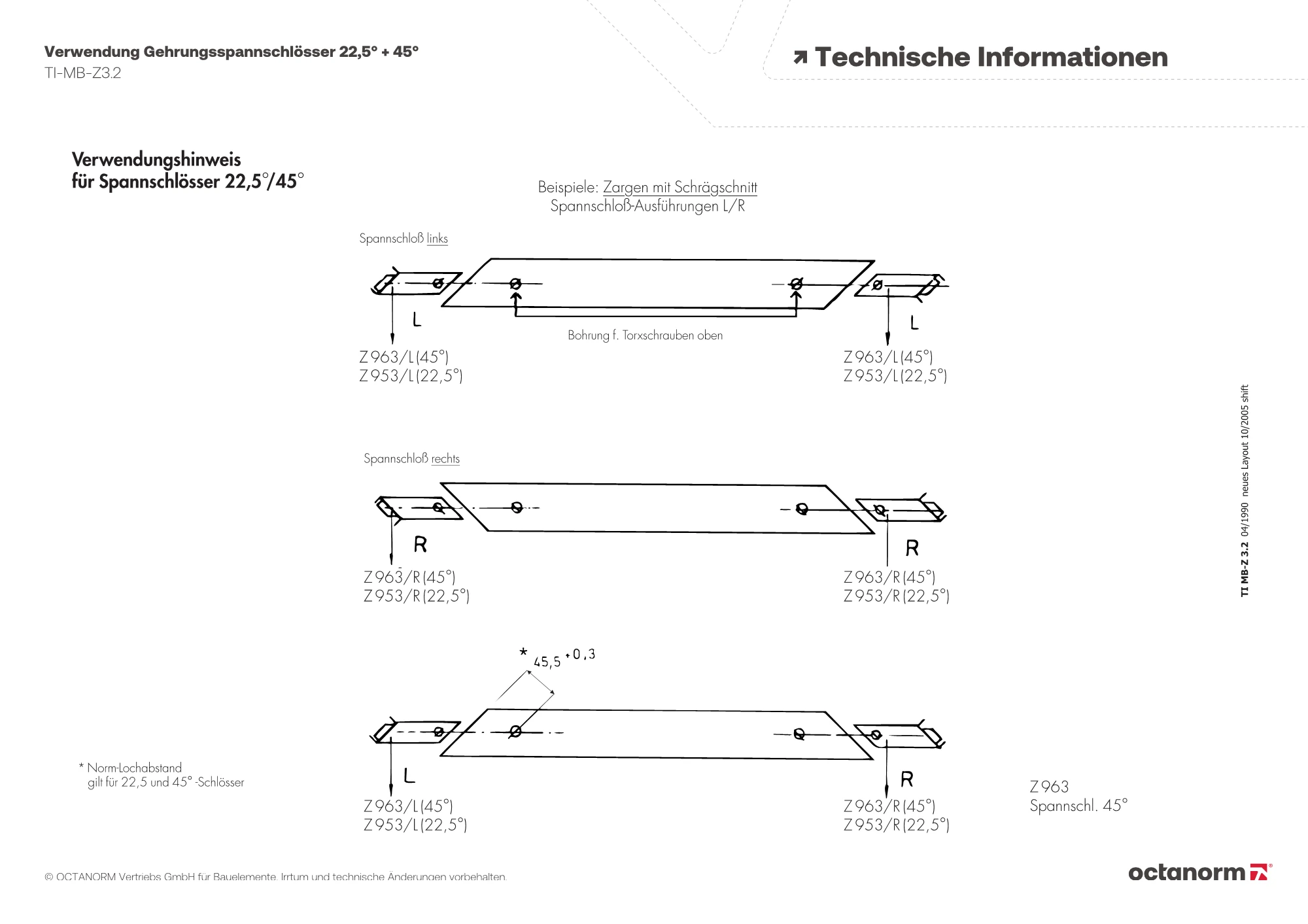

Verwendung Gehrungsspannschlösser 22,5° + 45°

TI-MB-Z3.2 TI-MB-Z3.2

Berechnungsformel für gebogene Zargen (Sonderbögen)

TI-M-14.0 TI-M-14.0

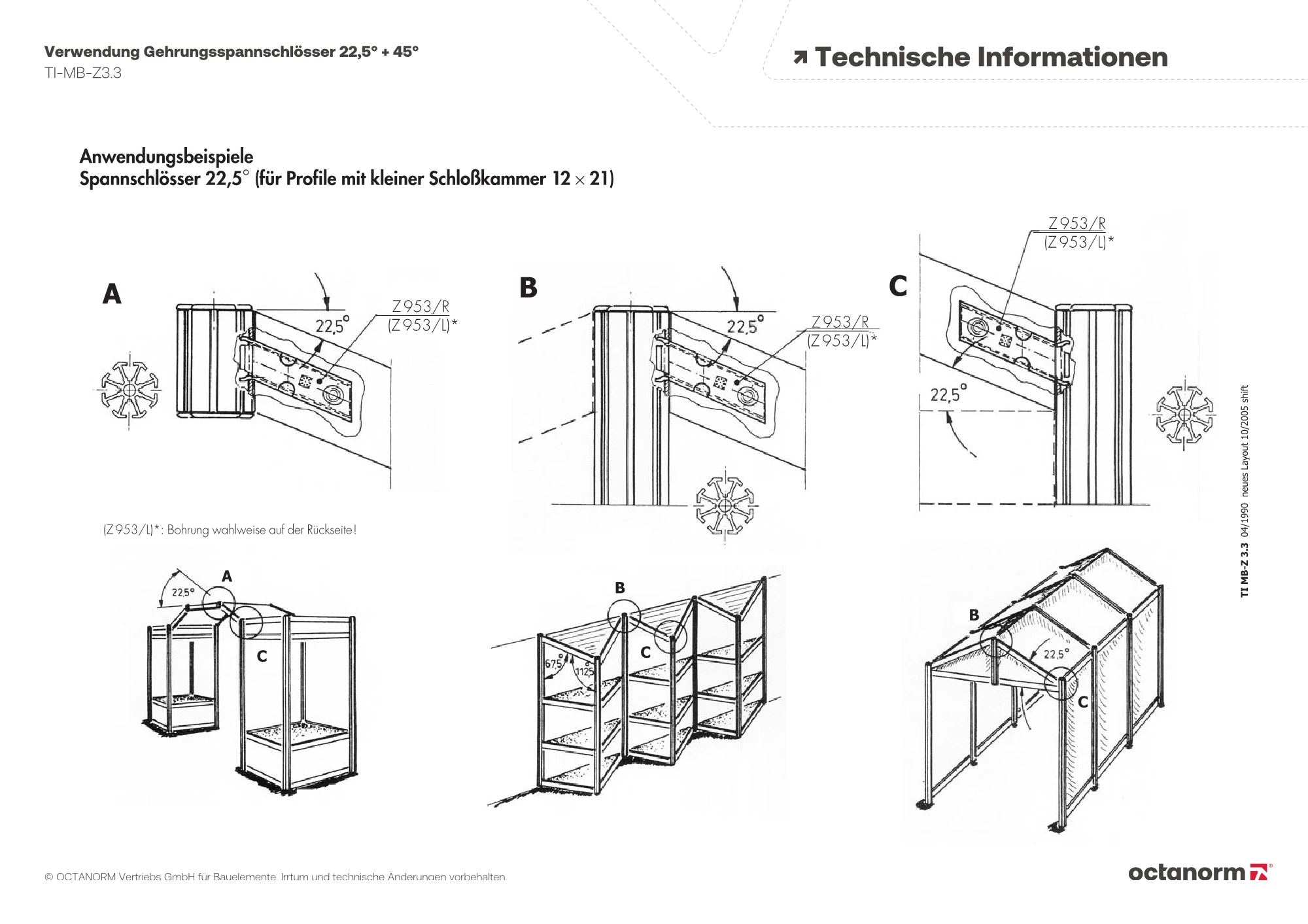

Verwendung Gehrungsspannschlösser 22,5° + 45°

TI-MB-Z3.3 TI-MB-Z3.3

Kleinstes Zargen-Schnittmaß

TI-MB-Z4.0 TI-MB-Z4.0

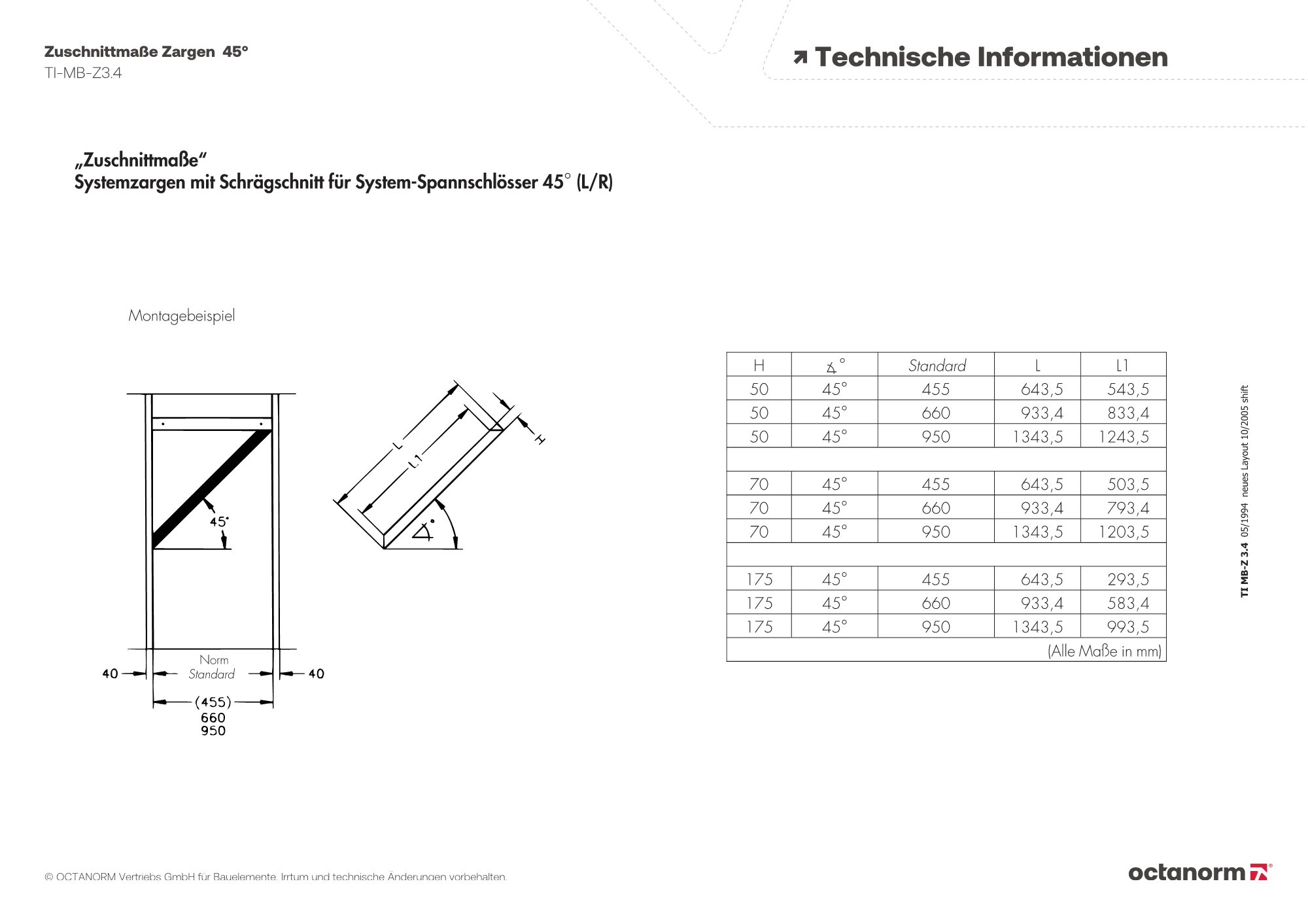

Zuschnittmaße Zargen 45°

TI-MB-Z3.4 TI-MB-Z3.4

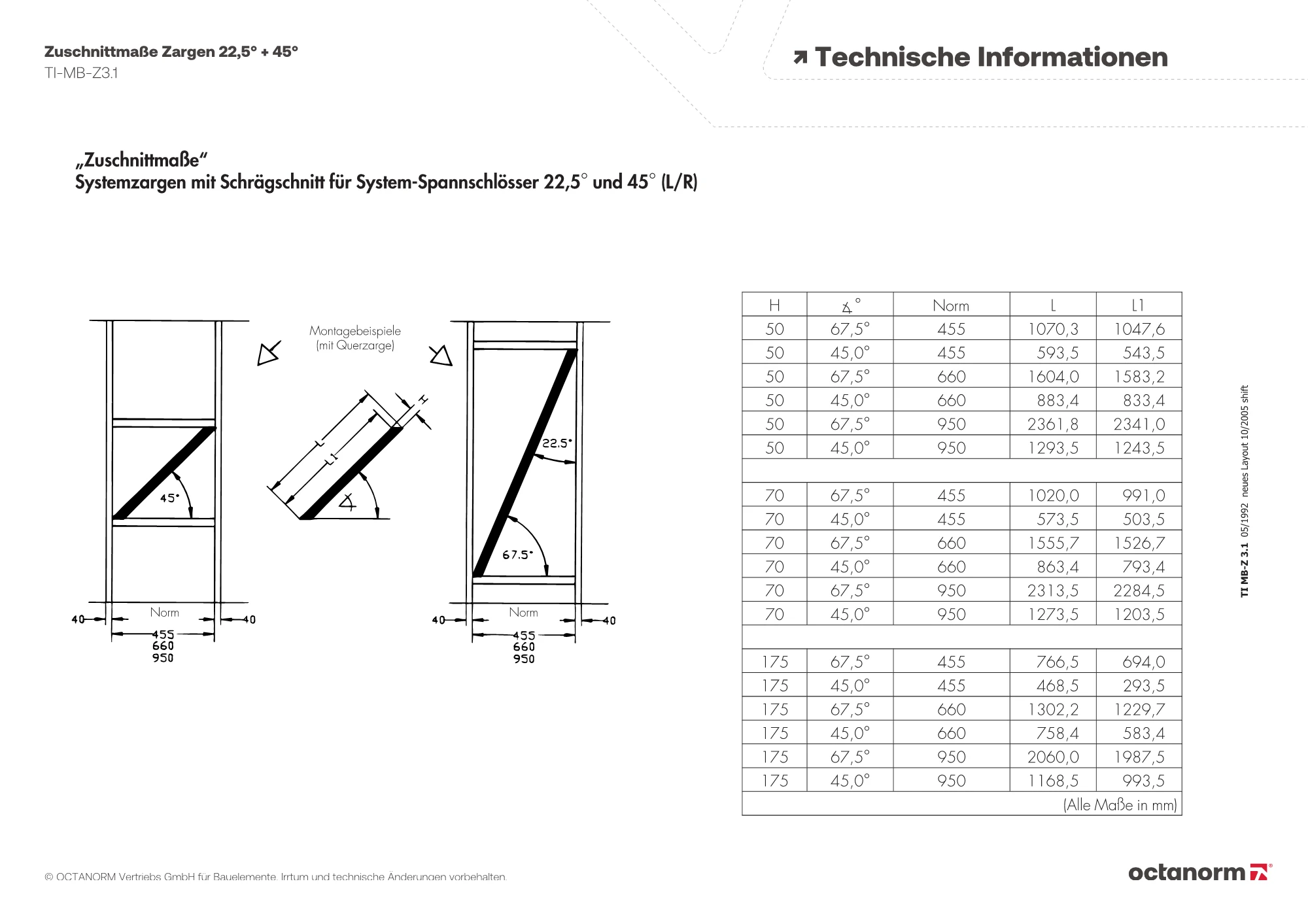

Zuschnittmaße Zargen 22,5° + 45°

TI-MB-Z3.1 TI-MB-Z3.1

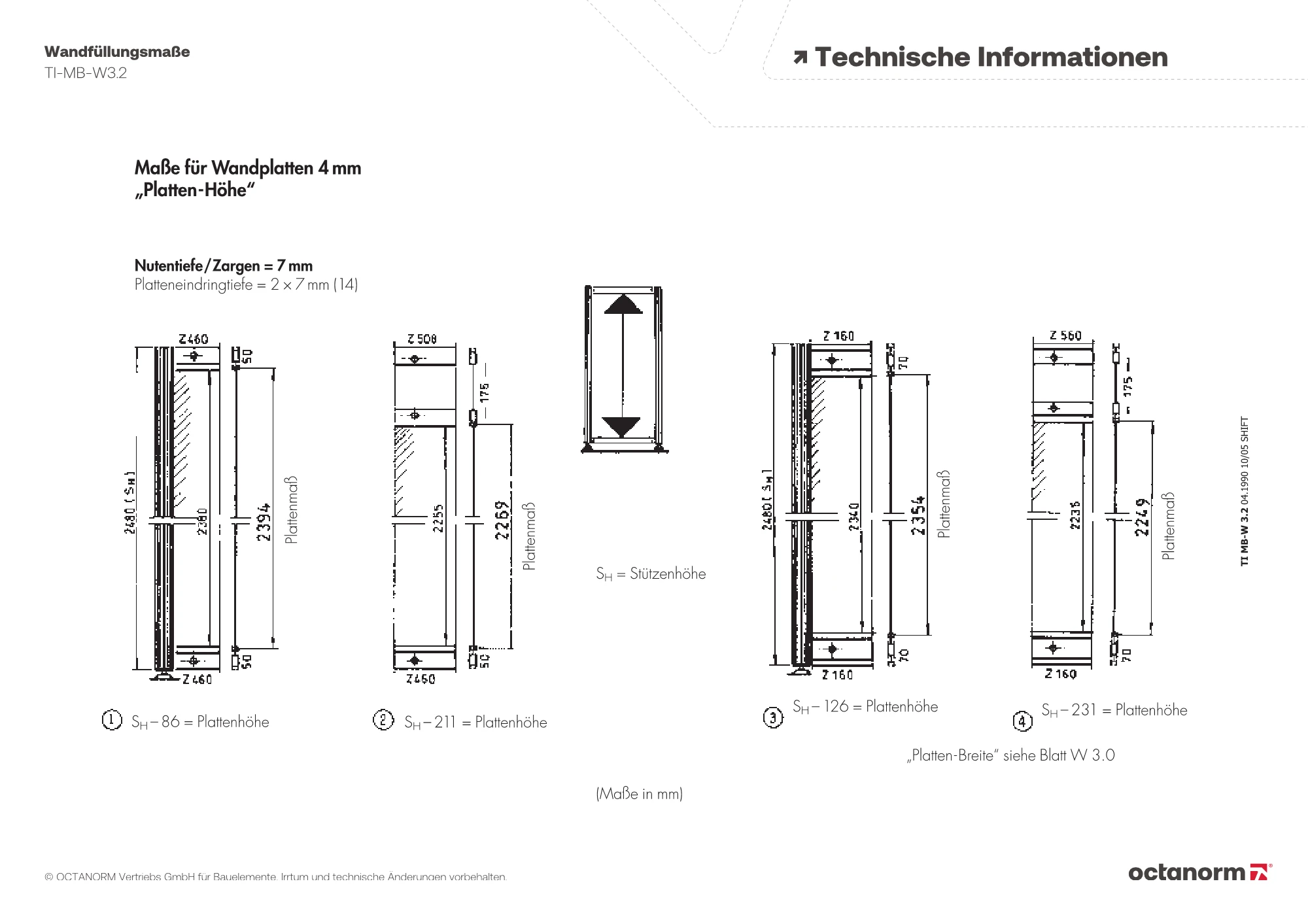

Wandfüllungsmaße

TI-MB-W3.2 TI-MB-W3.2

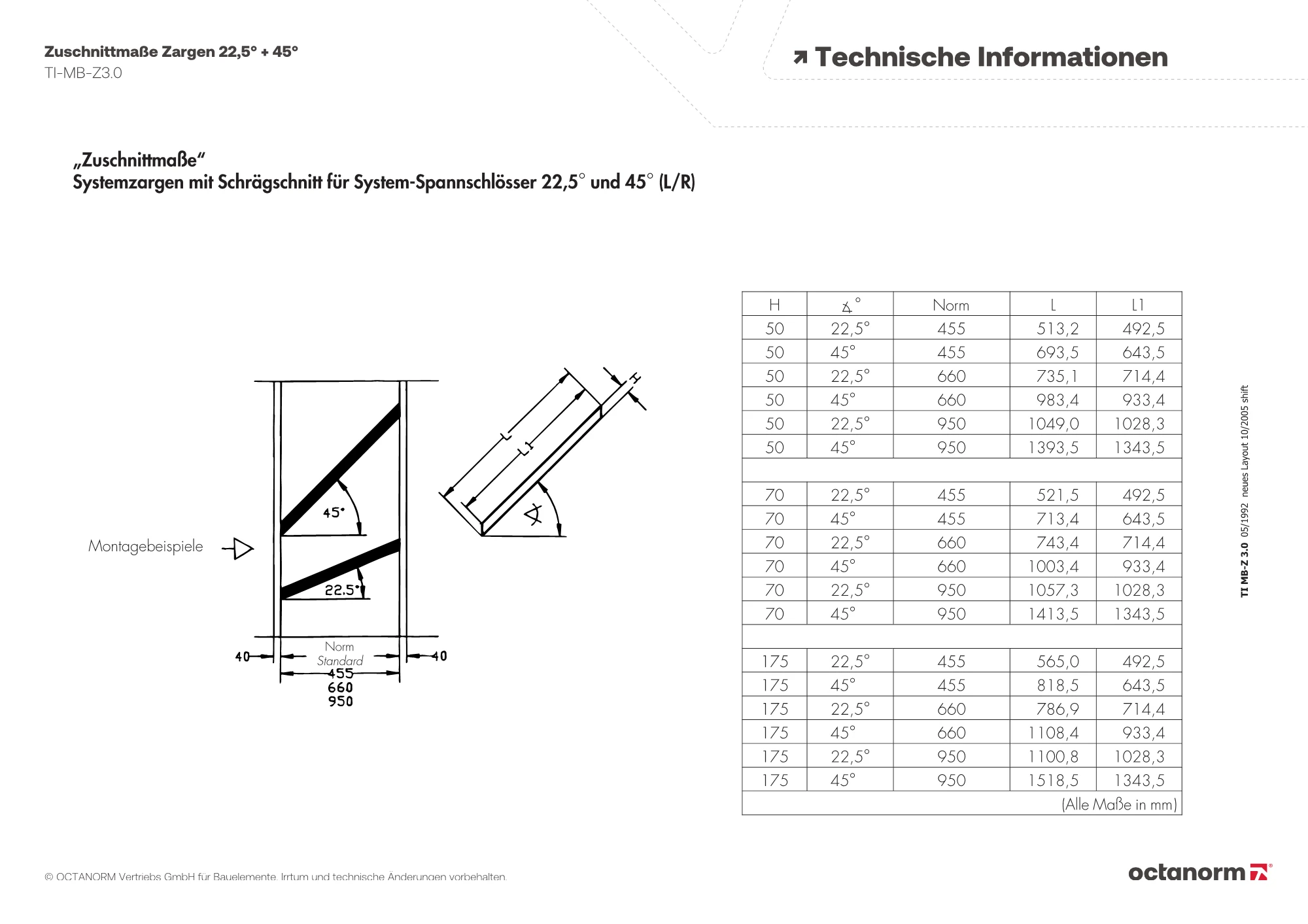

Zuschnittmaße Zargen 22,5° + 45°

TI-MB-Z3.0 TI-MB-Z3.0
