Startseite  → octalux 40  → octalux 40 Produkte  → octalux 40 Produkt Details

Quadratprofil | M 1010.01

Aluminium
4 Systemnuten, Einbau des Adapters M 1100 möglich
L 5000 × B 60 × H 60 mm

Verfügbare Oberflächen

matt eloxiert, silber (E6/EV1)
Jetzt bestellen.

Technische Daten.

Länge:

5000 mm

Gewicht:

8.133 kg

Breite:

60 mm

Höhe:

60 mm

M_1010.pdf
M_1010_01.pdf
M_1010.dwg
M_1010.dxf

Zubehör.

Verbindungsteil

M 1064.01

gerade

für Profile 60 × 60 mm

L 320 × B 16 × H 42 mm

320 mm lang

Endplatte

M 1065.21

für Profil M 1010

L 60,5 × B 60,5 × H 3 mm

Verstellfuss

M 1067.37

M 10

für Profile 60 × 60 mm

L 62 × B 62 × H 74 mm

Adapter

M 1100.00

mit Spannschloss Z 961/13

für Profile 60 × 60 mm

L 16 × B 80 × H 42 mm

Rutschsicherung

M 1141.37

mit 3 × M 1473

L 120 × B 25 × H 6 mm

Knotenaussteifung

M 1150.37

mit 2 × M 1435/70

L 67,6 × B 8 × H 67,6 mm

Animation.

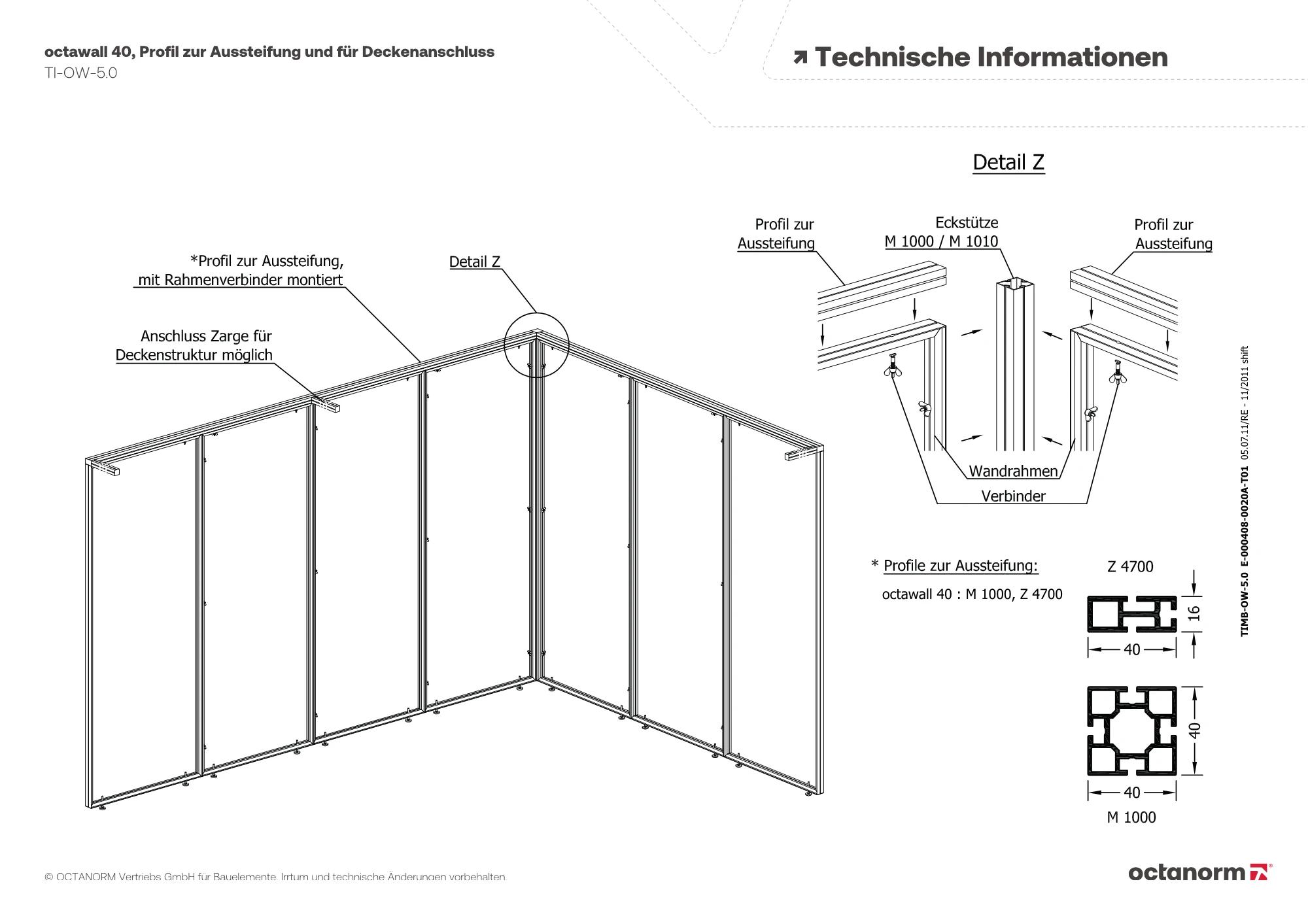

octawall 40, Profil zur Aussteifung und für Deckenanschluss

TI-OW-5.0 TI-OW-5.0

Aufbauanleitung für Unterspannter Träger, 9.78 m lang ("Variante 1")

TI-M-34.8 TI-M-34.8

Unterspannte Träger, 9.78 m lang

TI-M-34.2 TI-M-34.2

Aufbauanleitung für Fachwerkträger, 6.81 m lang (Variante 2)

TI-M-43.4 TI-M-43.4

Aufbauanleitung für Fachwerkträger, 6.85 m lang (Variante 4)

TI-M-45.3 TI-M-45.3

Aufbauanleitung für Fachwerkträger, 13.74 m lang (Variante 2)

TI-M-43.0 TI-M-43.0

Aufbauanleitung für Fachwerkträger, 5.86 m lang (Variante 4)

TI-M-45.4 TI-M-45.4

Unterspannte Träger, 6.81 m lang

TI-M-34.4 TI-M-34.4

Unterspannte Träger, 7.8 m lang

TI-M-34.3 TI-M-34.3

Aufbauanleitung für Fachwerkträger, 6.85 m lang (Variante 6)

TI-M-47.1 TI-M-47.1

Aufbauanleitung für Fachwerkträger, 7.84 m lang (Variante 3)

TI-M-44.2 TI-M-44.2

Aufbauanleitung für Unterspannter Träger, 6.81 m lang (Variante 1)

TI-M-34.10 TI-M-34.10

Aufbauanleitung für Fachwerkträger, 11.76 m lang (Variante 2)

TI-M-43.1 TI-M-43.1

Aufbauanleitung für Fachwerkträger, 9.78 m lang (Variante 2)

TI-M-43.2 TI-M-43.2

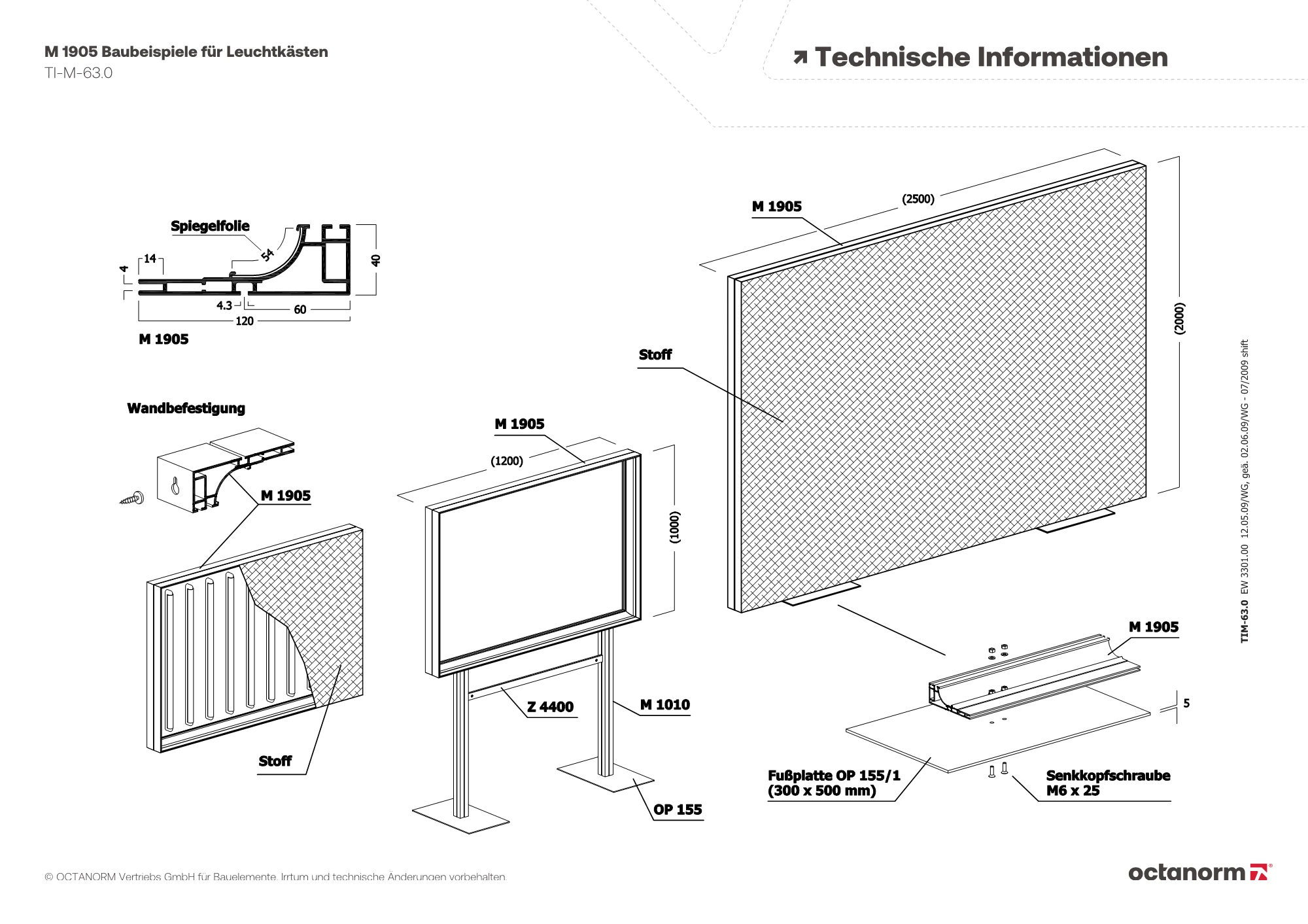

M 1905 Baubeispiele für Leuchtkästen

TI-M-63.0 TI-M-63.0

Aufbauanleitung für Fachwerkträger, 6.85 m lang (Variante 3)

TI-M-44.3 TI-M-44.3

Aufbauanleitung für Unterspannter Träger, 7.8 m lang ("Variante 1")

TI-M-34.9 TI-M-34.9

Aufbauanleitung für Fachwerkträger, 7.84 m lang (Variante 4)

TI-M-45.2 TI-M-45.2

Aufbauanleitung für Fachwerkträger, 4.87 m lang (Variante 6)

TI-M-47.3 TI-M-47.3

Aufbauanleitung für Unterspannter Träger, 13.74 m lang ("Variante 1")

TI-M-34.6 TI-M-34.6

Aufbauanleitung für Fachwerkträger, 7.8 m lang (Variante 2)

TI-M-43.3 TI-M-43.3

Unterspannte Träger, 13.74 m lang

TI-M-34.0 TI-M-34.0

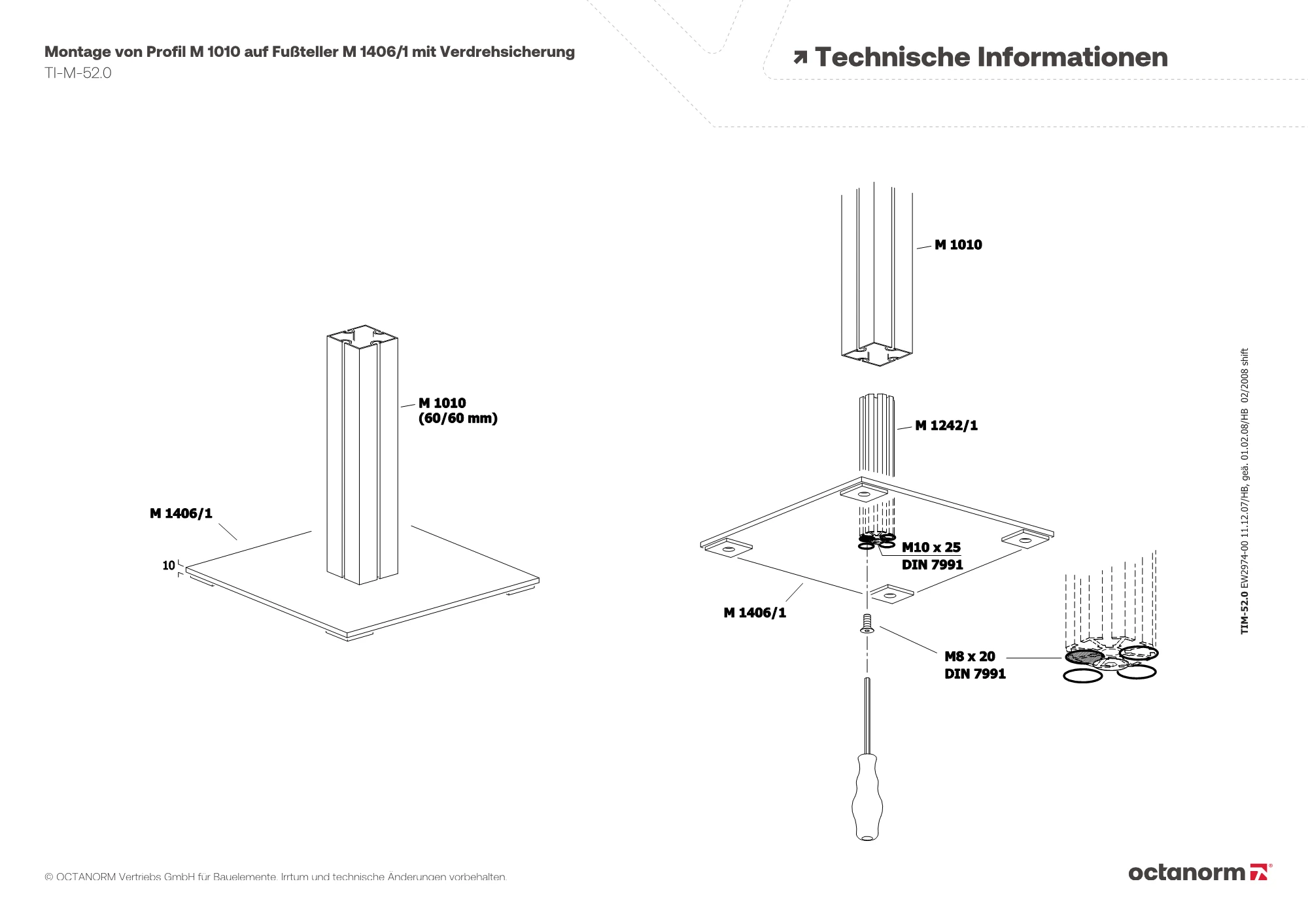

Montage von Profil M 1010 auf Fußteller M 1406/1 mit Verdrehsicherung

TI-M-52.0 TI-M-52.0

Stoffhalteprofile M 1310, M 1325, M 1330 Profilkombinationen

TI-M-37.0 TI-M-37.0

Aufbauanleitung für Fachwerkträger, 5.86 m lang (Variante 3)

TI-M-44.4 TI-M-44.4

Trägersystem mit Unterspannung - Variante 1 / Fachwerkträger -Variante 2 - 6

TI-M-41.0 TI-M-41.0

Aufbauanleitung für Fachwerkträger, 5.86 m lang (Variante 6)

TI-M-47.2 TI-M-47.2

Aufbauanleitung für Unterspannter Träger, 11.76 m lang ("Variante 1")

TI-M-34.7 TI-M-34.7

Aufbauanleitung für Fachwerkträger, 9.82 m lang (Variante 3)

TI-M-44.1 TI-M-44.1

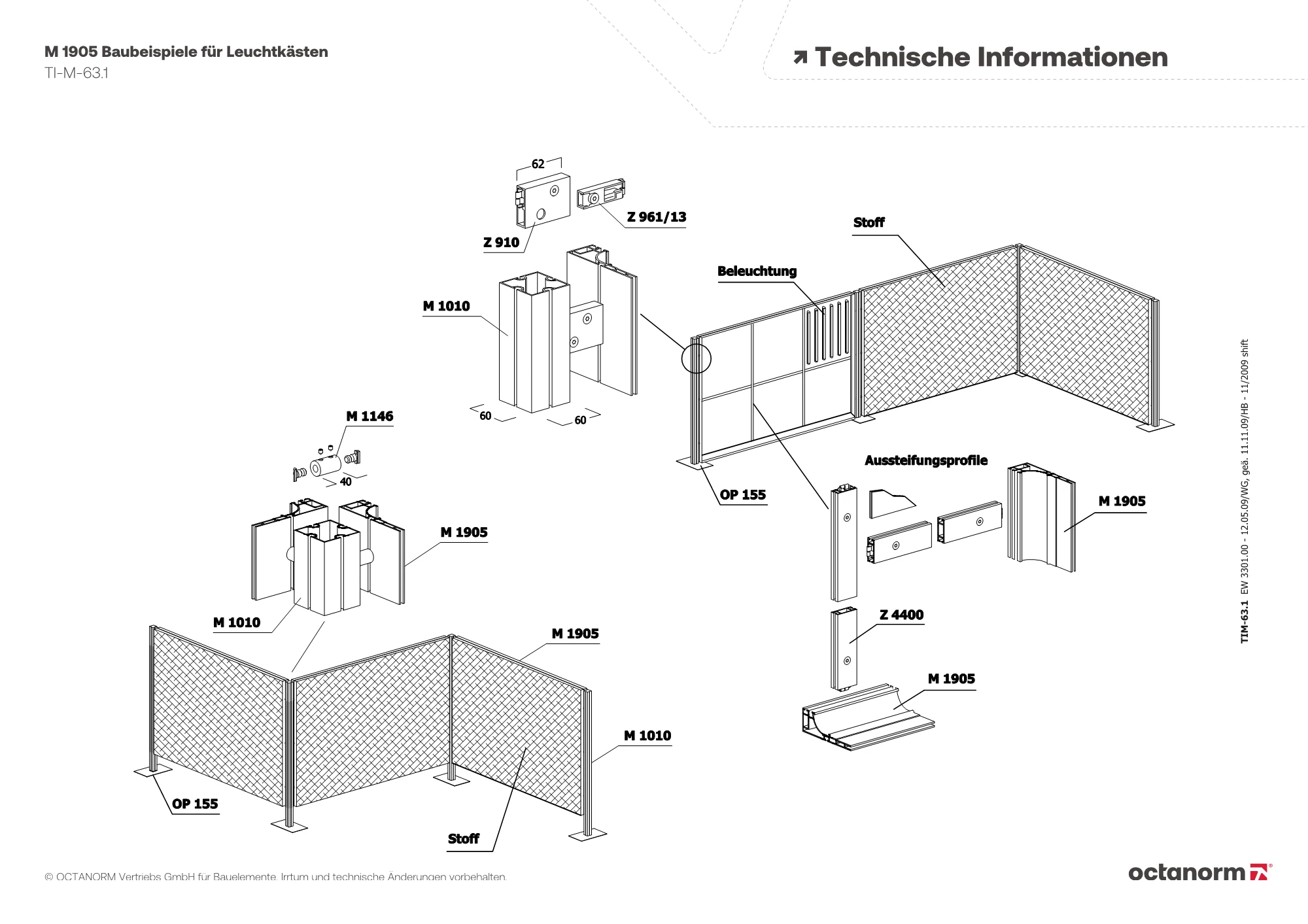

M 1905 Baubeispiele für Leuchtkästen

TI-M-63.1 TI-M-63.1

Aufbauanleitung für Fachwerkträger, 9.82 m lang (Variante 4)

TI-M-45.1 TI-M-45.1

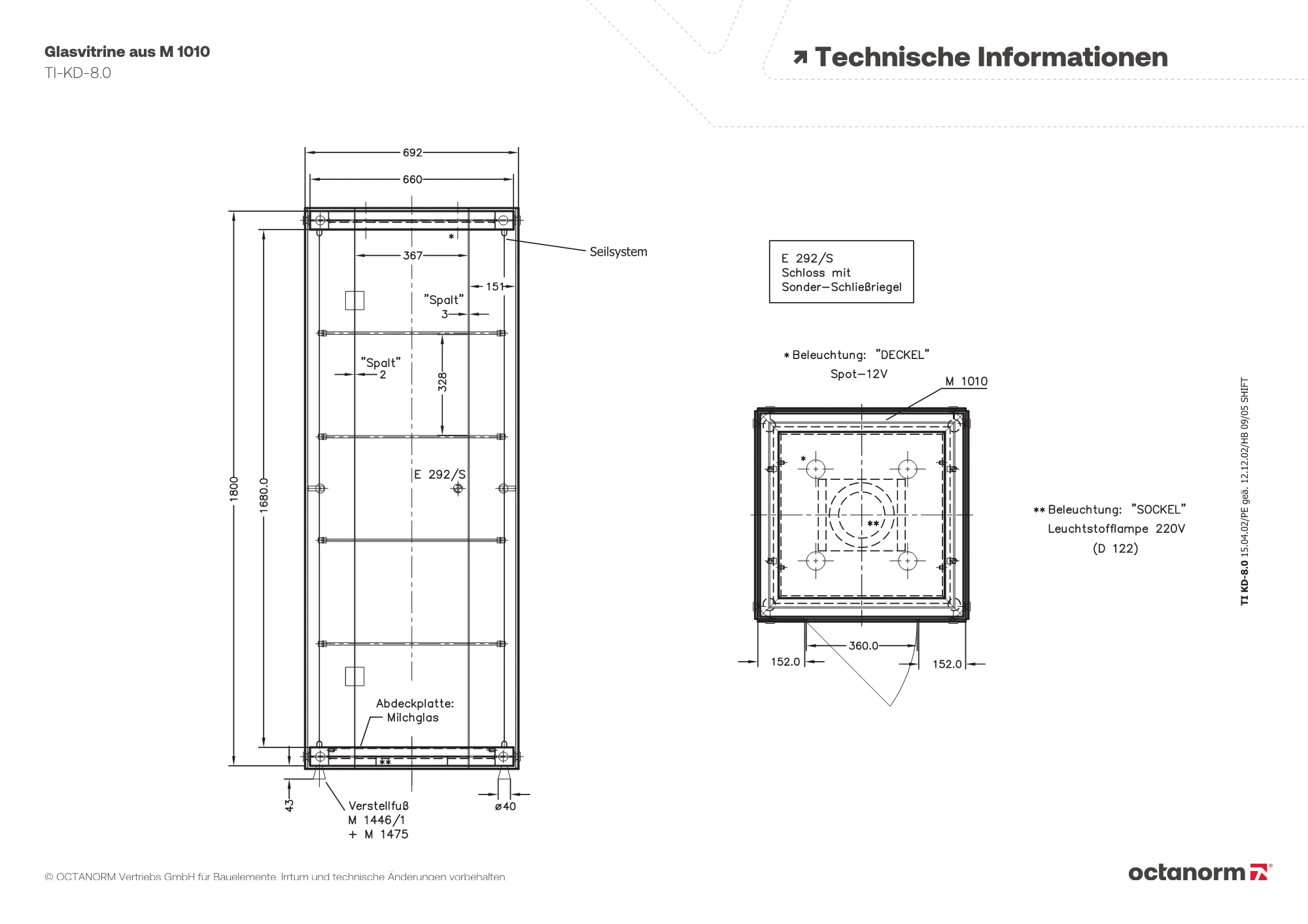

Glasvitrine aus M 1010

TI-KD-8.0 TI-KD-8.0

Fußplatten-Übersicht (Quadrat- und Rechteckform)

TI-M-67 TI-M-67
