Startseite  → maxima 40  → maxima 40 Produkte  → maxima 40 Produkt Details

Quadratprofil | M 1000.01

Aluminium
zum Anschluss an 4 Seiten, Einbau des Spannschlosses Z 961/8 in 2 Positionen möglich, mit 4 Systemnuten, 7 mm Nutentiefe
L 5000 × B 40 × H 40 mm

Verfügbare Oberflächen

matt eloxiert, silber (E6/EV1)
Jetzt bestellen.

Technische Daten.

Länge:

5000 mm

Gewicht:

5.782 kg

Breite:

40 mm

Höhe:

40 mm

M_1000.pdf
XM_1000.pdf
M_1000.dwg
M_1000.dxf

Zubehör.

Endkappe

M 1014.35

für Profile 40 × 40 mm

L 40 × B 40 × H 12 mm

Verbindungsteil

Z 967.00

gerade

Schlosskammer 21 × 12 mm

L 181 × B 12 × H 21 mm

Spannschloss

Z 961/8.00

8 mm

L 70 × B 20 × H 12 mm

Verstellfuss

W 913.37

für Stützen 40 × 40 mm

L 39 × B 39 × H 34 mm

Plattenhalter

M 1575.00

für Systemnut 4,3 mm

für 40 mm Profile

L 50 × B 28 × H 28 mm

Gelenkendplatte

M 1541.21

für Profile 40 × 40 mm

L 42 × B 42 × H 130 mm

Abdeckstopfen

M 1491.35

für Bohrloch Ø 8 mm

L 13 × B 13 × H 12 mm

Clip

M 1488.35

für Kabel

L 36 × B 25 × H 15 mm

Fussplatte

M 1408.21

für Stützenprofile

L 320 × B 120 × H 212 mm

Befestigungswinkel

M 1160.37

für Profile 40/80 mm

L 40 × B 40 × H 60 mm

Blendenhaken

M 1050.38

für Profile 40 × 40 mm

L 40,5 × B 20 × H 50 mm

Verstellfuss

M 1016.37

M8

für Profile 40 × 40 mm

L 43 × B 43 × 94 H mm

Endkappe

M 1014.33

für Profile 40 × 40 mm

L 40 × B 40 × H 12 mm

Auch verfügbar als.

Quadratprofil

M 1001.01

4 Systemnuten

L 6000 × B 40 × H 40 mm

Ähnliche Produkte.

Quadratprofil

M 1002.01

2 Systemnuten

L 5000 × B 40 × H 40 mm

5000 mm lang

Quadratprofil

M 1005.01

3 Systemnuten

L 6000 × B 40 × H 40 mm

Quadratprofil

M 1007.01

2 Systemnuten

90° Ecke

L 6000 × B 40 × H 40 mm

Animation.

octawall 40, Profil zur Aussteifung und für Deckenanschluss

TI-OW-5.0 TI-OW-5.0

Fußplatten M 1347, M 1408 für Stellwandlösungen

TI-M-60.0 TI-M-60.0

Montagebeispiele für bedruckte Stoffelemente

TI-M-55.0 TI-M-55.0

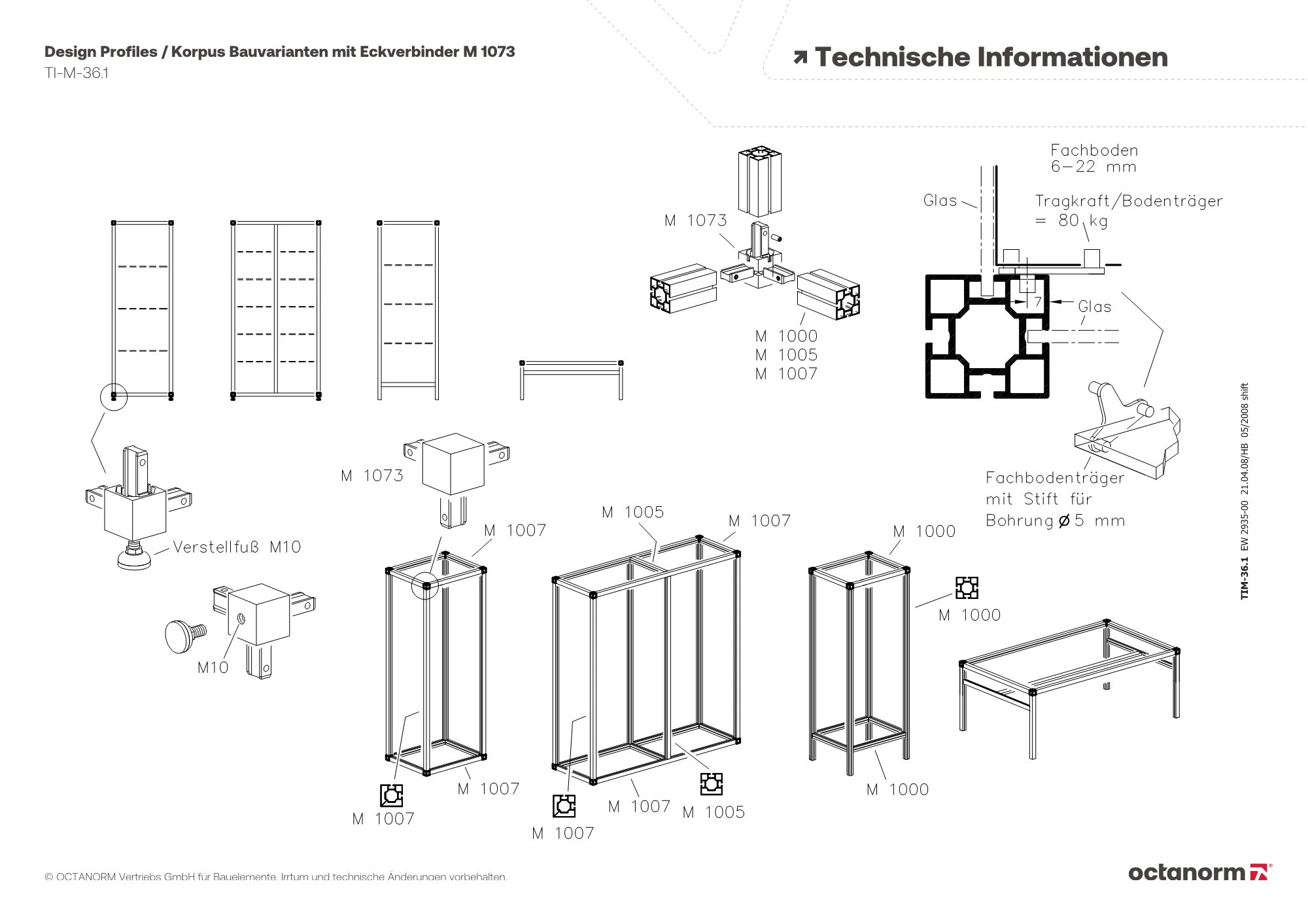

Design Profiles / Korpus Bauvarianten mit Eckverbinder M 1073

TI-M-36.1 TI-M-36.1

Aufbauanleitung für Fachwerkträger, 7.84 m lang (Variante 5)

TI-M-46.2 TI-M-46.2

Aufbauanleitung für Fachwerkträger, 6.85 m lang (Variante 6)

TI-M-47.1 TI-M-47.1

Tragfähigkeitsdaten

TI-M-3.6 TI-M-3.6

Aufbauanleitung für Fachwerkträger, 6.85 m lang (Variante 5)

TI-M-46.3 TI-M-46.3

Tragfähigkeit der Stützenprofile

TI-M-3.0 TI-M-3.0

Aufbauanleitung für Fachwerkträger, 9.82 m lang (Variante 5)

TI-M-46.1 TI-M-46.1

Deckenelemente mit Stoffbespannung "Lösungsvorschlag für Rahmenkonstruktion"

TI-M-59.0 TI-M-59.0

Aufbauanleitung für Fachwerkträger, 4.87 m lang (Variante 6)

TI-M-47.3 TI-M-47.3

Tragfähigkeitsdaten für M 770

TI-M-3.12 TI-M-3.12

Statische Berechnungen

TI-M-3.9 TI-M-3.9

Stoffhalteprofile M 1310, M 1325, M 1330 Profilkombinationen

TI-M-37.0 TI-M-37.0

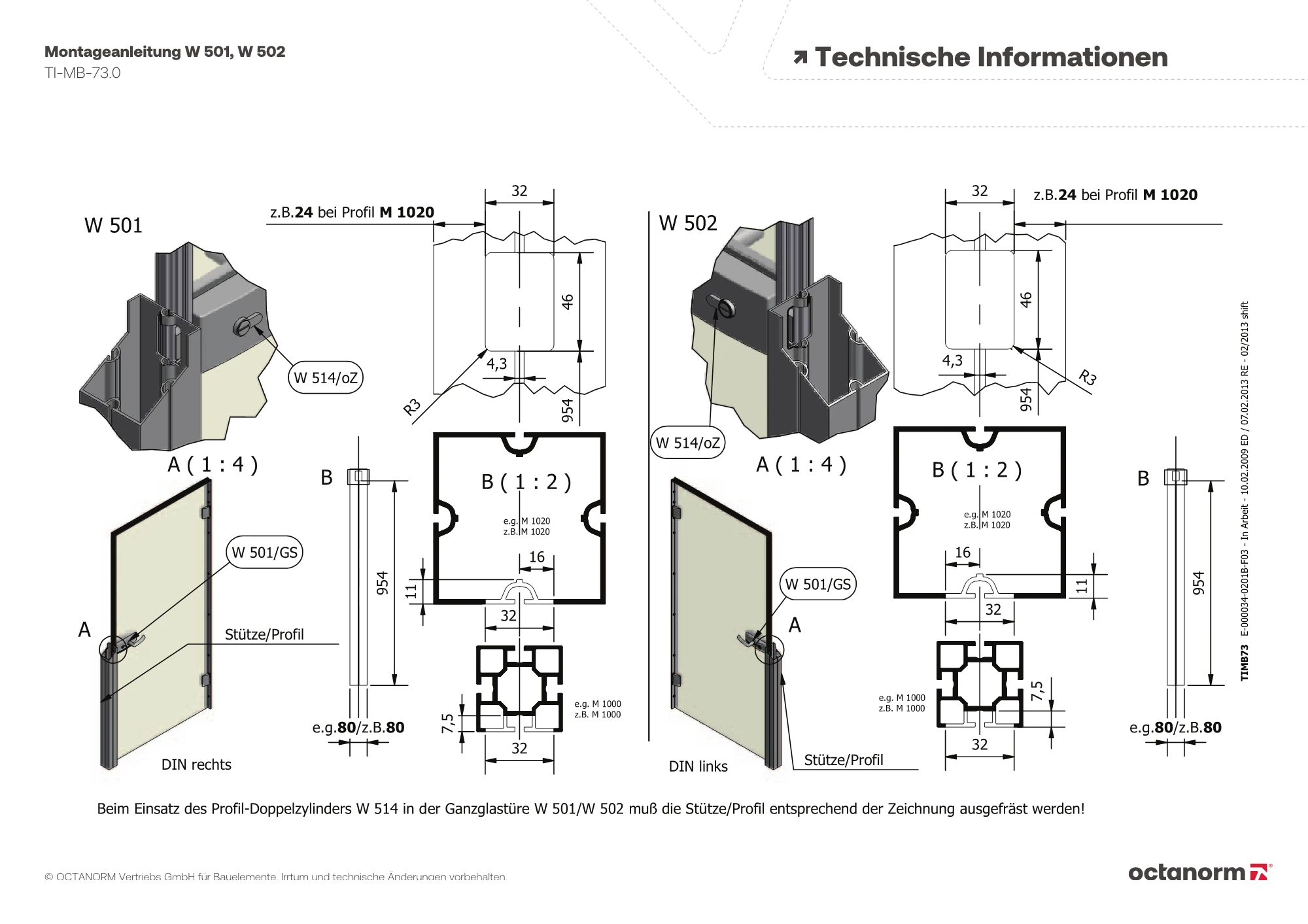

Montageanleitung W 501, W 502

TI-MB-73.0 TI-MB-73.0

Aufbauanleitung für Fachwerkträger, 5.86 m lang (Variante 5)

TI-M-46.4 TI-M-46.4

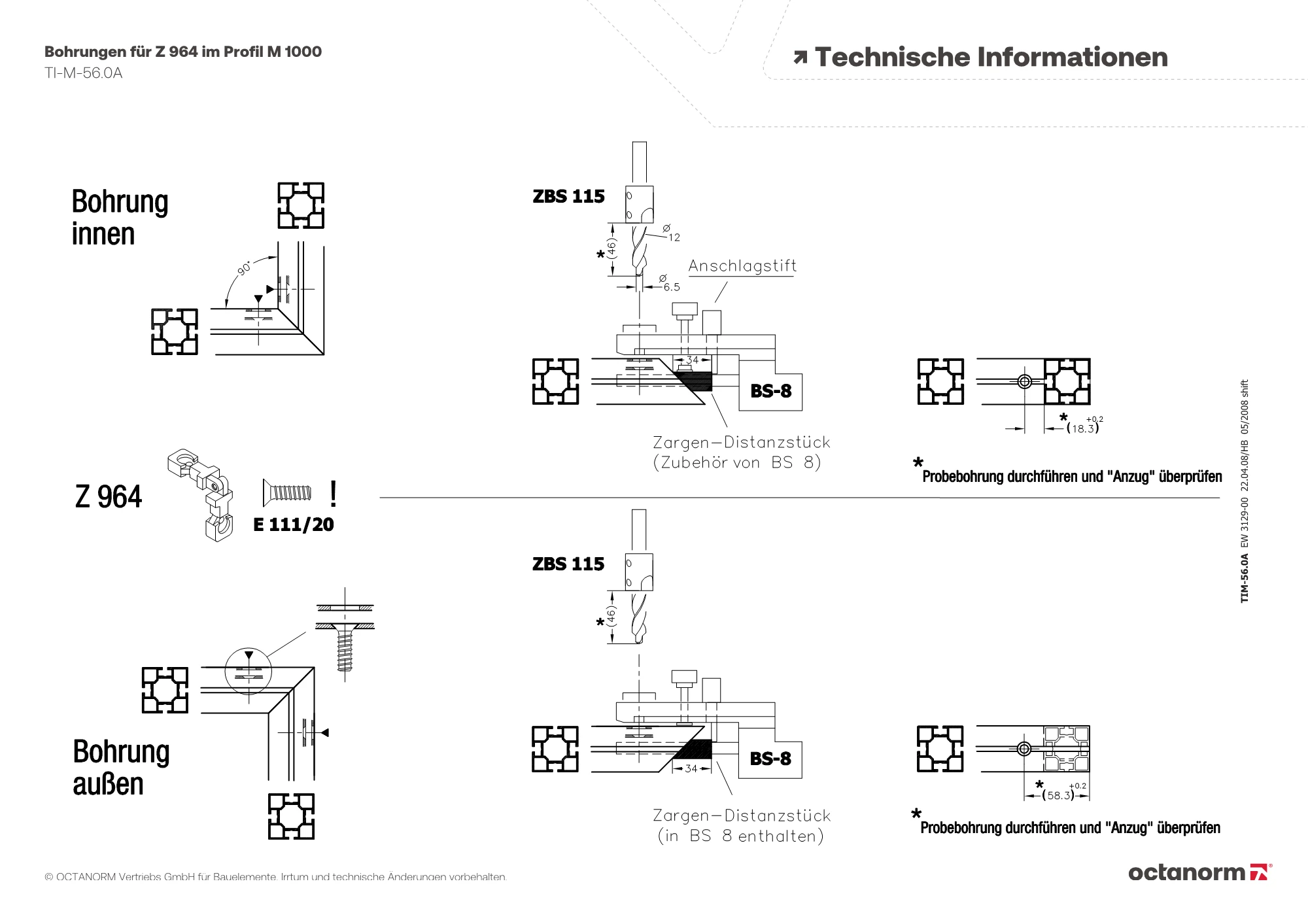

Bohrungen für Z 964 im Profil M 1000

TI-M-56.0A TI-M-56.0A

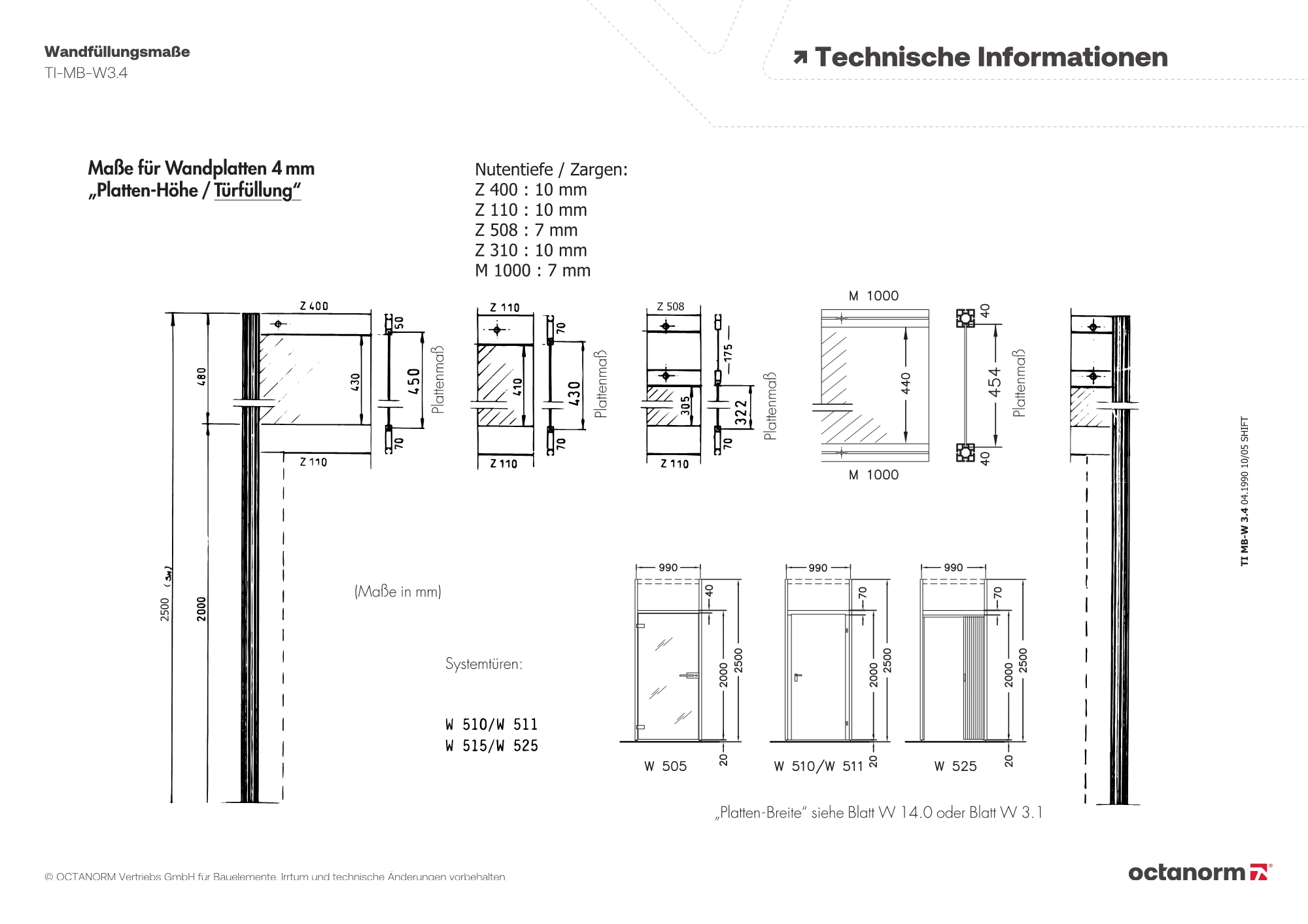

Wandfüllungsmaße

TI-MB-W3.4 TI-MB-W3.4

Trägersystem mit Unterspannung - Variante 1 / Fachwerkträger -Variante 2 - 6

TI-M-41.0 TI-M-41.0

Aufbauanleitung für Fachwerkträger, 5.86 m lang (Variante 6)

TI-M-47.2 TI-M-47.2

Anwendungsbeispiel für Anschlussteil M 1079 (M 1063 Anschlussprofil)

TI-M-58.0 TI-M-58.0

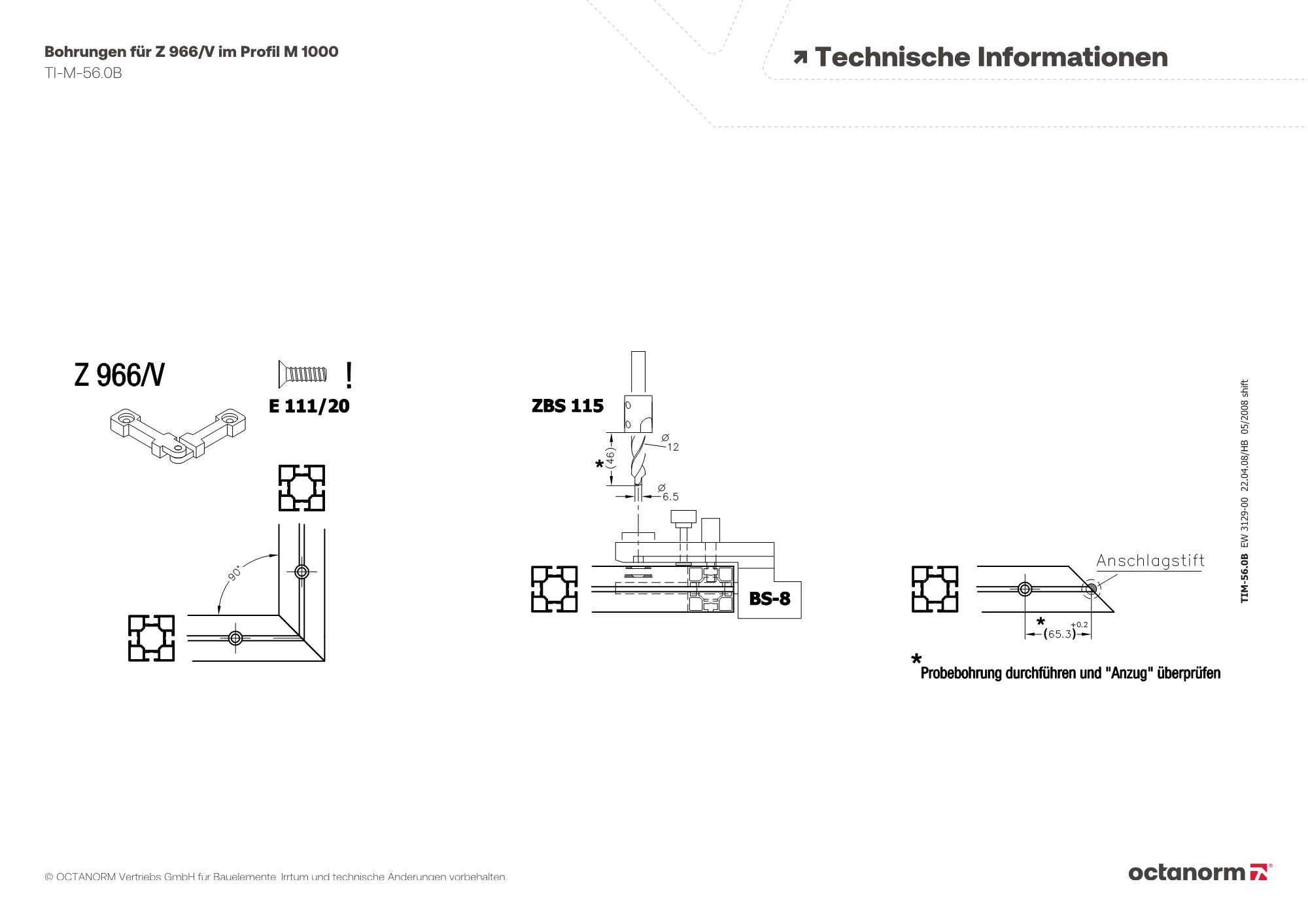

Bohrungen für Z 966/V im Profil M 1000

TI-M-56.0B TI-M-56.0B

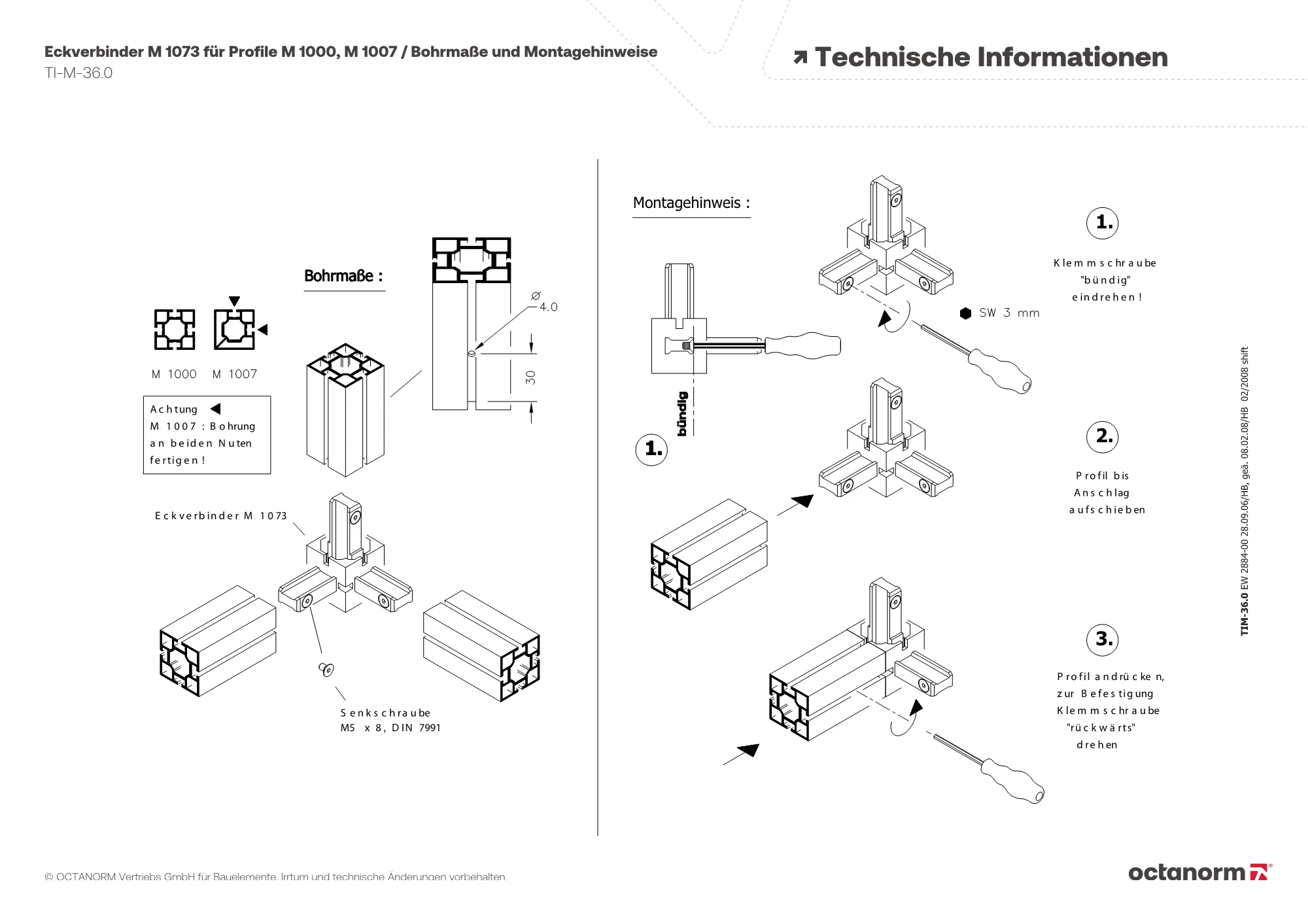

Eckverbinder M 1073 für Profile M 1000, M 1007 / Bohrmaße und Montagehinweise

TI-M-36.0 TI-M-36.0

Fußplatten-Übersicht (Quadrat- und Rechteckform)

TI-M-67 TI-M-67
