Quadratprofil | M 1020.01

Aluminium

Einbau der Adapter mit Spannschloss M 1101 / M 1103, der Adapter mit Sicherheits-Spannschloss M 1114 / M 1116 und des Adapters für Gelenk-Endplatten M 1281 möglich, mit 4 Systemnuten

L 5000 × B 80 × H 80 mm

Verfügbare Oberflächen

matt eloxiert, silber (E6/EV1)

Jetzt bestellen.

Technische Daten.

Länge:

5000 mm

Gewicht:

11.514 kg

Breite:

80 mm

Höhe:

80 mm

M_1020.pdf

M_1020.dwg

M_1020.dxf

XM_1020.pdf

Zubehör.

Bohrschablone

BS 36.90

8/10 mm Bohrung

L 140 × B 80 × H 50 mm

Befestigungswinkel

M 1160.37

für Profile 40/80 mm

L 40 × B 40 × H 60 mm

Sicherungsplatte

M 1164.21

mit 6 × M 1473

L 240 × B 240 × H 6 mm

Gelenkendplatte

M 1260.21

für Profile 80 × 80 mm

L 82 × B 82 × H 109 mm

Adapter

M 1281.00

für Profile 80 × 80 mm

L 80 × B 57 × H 19,5 mm

Eckknoten

M 1401.01

für Seilabhängung

L 80 × B 80 × H 124 mm

Kupplungsstutzen

M 1424.00

quadratisch

L 80 × B 80 × H 404 mm

Wandaufnahmeprofil

M 1572.00

oben

für Profile 80 × 80 mm

L 5000 × B 58 × H 6 mm

5000 mm lang

Wandaufnahmeprofil

M 1577.00

mittig

für Profile 80 × 80 mm

L 5000 × B 58 × H 16 mm

5000 mm lang

Verbindungsteil

M 1123.00

gerade

L 480 × B 23 × H 57 mm

480 mm lang

Adapter

M 1116.00

mit M 1161/L

für Profile 80 mm

L 46 × B 12 × H 39 mm

Gehrungswinkel

M 1115.00

90°

für Profile 80 × 80 mm

L 160 × B 19,5 × H 160 mm

Endkappe

M 1034.35

für Profile 80 × 80 mm

L 80 × B 80 × H 3 mm

Endplatte

M 1035.21

für Profile 80 × 80 mm

L 80 × B 80 × H 3 mm

Verstellfuss

M 1038D.37

quadratisch

für Profile 80 × 80 mm

L 82 × B 82 × H 74 mm

Adapter

M 1101.00

mit Z 961/13

für Profile 80 mm

L 80 × B 19 × H 57 mm

Adapter

M 1103.00

mit 2 × Z 961/13

für Profile 80 mm

L 80 × B 57 × H 57 mm

Trägersicherung

M 1105.00

mit Gewindestift M 1105/20

L 75 × B 52 × H 16 mm

Trägersicherung

M 1108.37

für Adapter M 1101 / M 1103

L 27 × B 10 × H 10 mm

27 mm lang

Adapter

M 1114.00

mit M 1161/R

für Profile 80 mm

L 46 × B 12 × H 39 mm

Wandaufnahmeprofil

M 1581.00

unten

für Profile 80 × 80 mm

L 5000 × B 23 × H 44 mm

5000 mm lang

Auch verfügbar als.

Brüstungsstütze

DFL 424.01

Treppenanschluss

innen

L 80 × B 80 × H 1112 mm

Geländerstütze

DFL 568.01

Auslaufpodest

L 80 × B 80 × H 1188 mm

Quadratprofil

M 1021.01

L 6000 × B 80 × H 80 mm

6000 mm lang

Animation.

W 575 Türelement umlaufender Stoff um M 1020

TI-MBOW-T300A TI-MBOW-T300A

Tragfähigkeitsdaten

TI-M-3.2 TI-M-3.2

Beispiele für Seilbefestigungen

TI-M-23.2 TI-M-23.2

Profilrahmen für textile Großbildprojektion mit M 1308

TI-M-54.2 TI-M-54.2

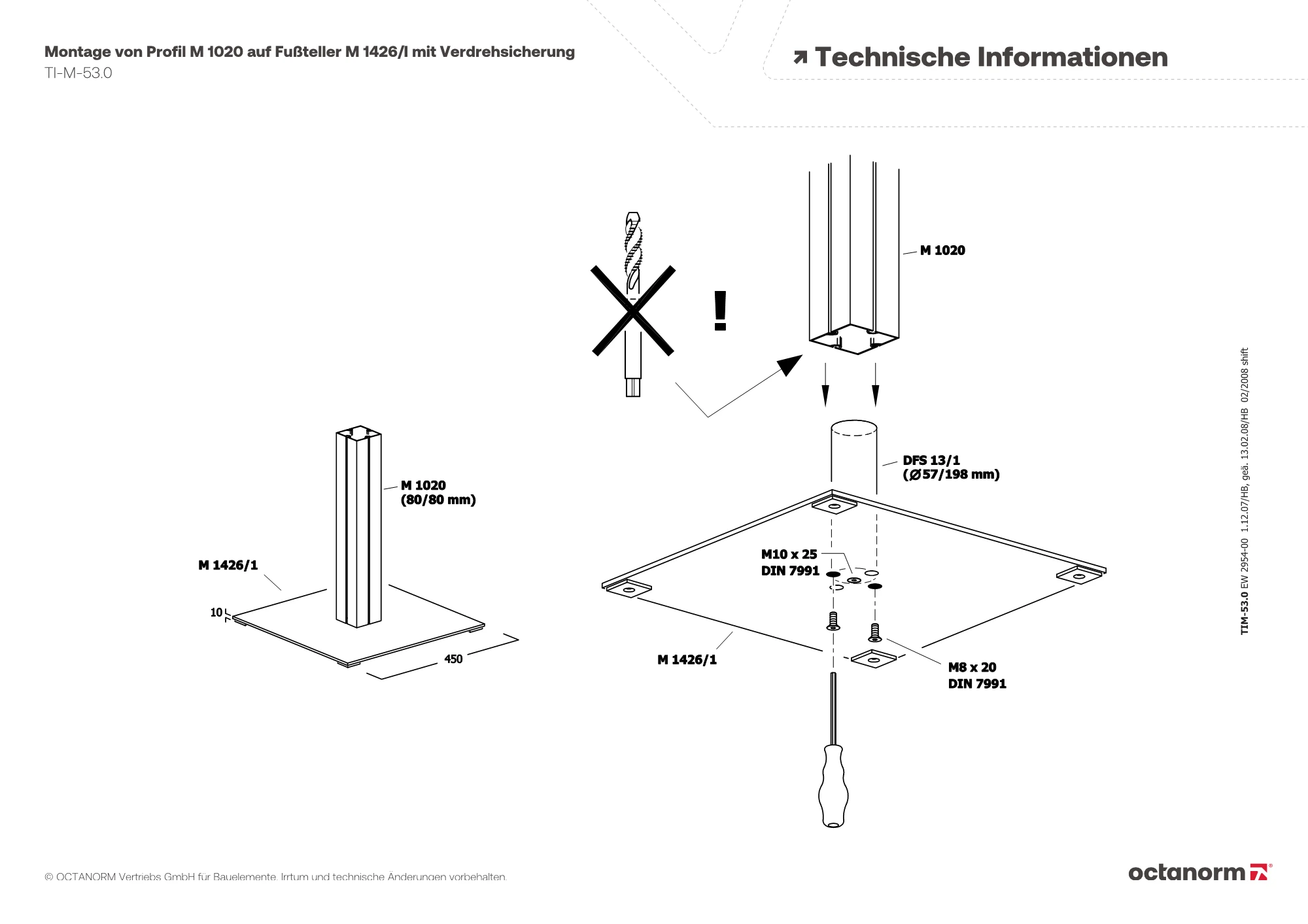

Montage von Profil M 1020 auf Fußteller M 1426/I mit Verdrehsicherung

TI-M-53.0 TI-M-53.0

Montagebeispiele für bedruckte Stoffelemente

TI-M-55.0 TI-M-55.0

Aufbauanleitung für Fachwerkträger, 6.85 m lang (Variante 4)

TI-M-45.3 TI-M-45.3

Tragfähigkeitsdaten

TI-M-3.5 TI-M-3.5

Aufbauanleitung für Fachwerkträger, 5.86 m lang (Variante 4)

TI-M-45.4 TI-M-45.4

Aufbauanleitung für Fachwerkträger, 7.84 m lang (Variante 5)

TI-M-46.2 TI-M-46.2

Aufbauanleitung für Fachwerkträger, 6.85 m lang (Variante 6)

TI-M-47.1 TI-M-47.1

Aufbauanleitung für Fachwerkträger, 7.84 m lang (Variante 3)

TI-M-44.2 TI-M-44.2

Profilkombinationen (Wandaufnahmeprofile) für Wandlösung "80 mm"

TI-M-30.0 TI-M-30.0

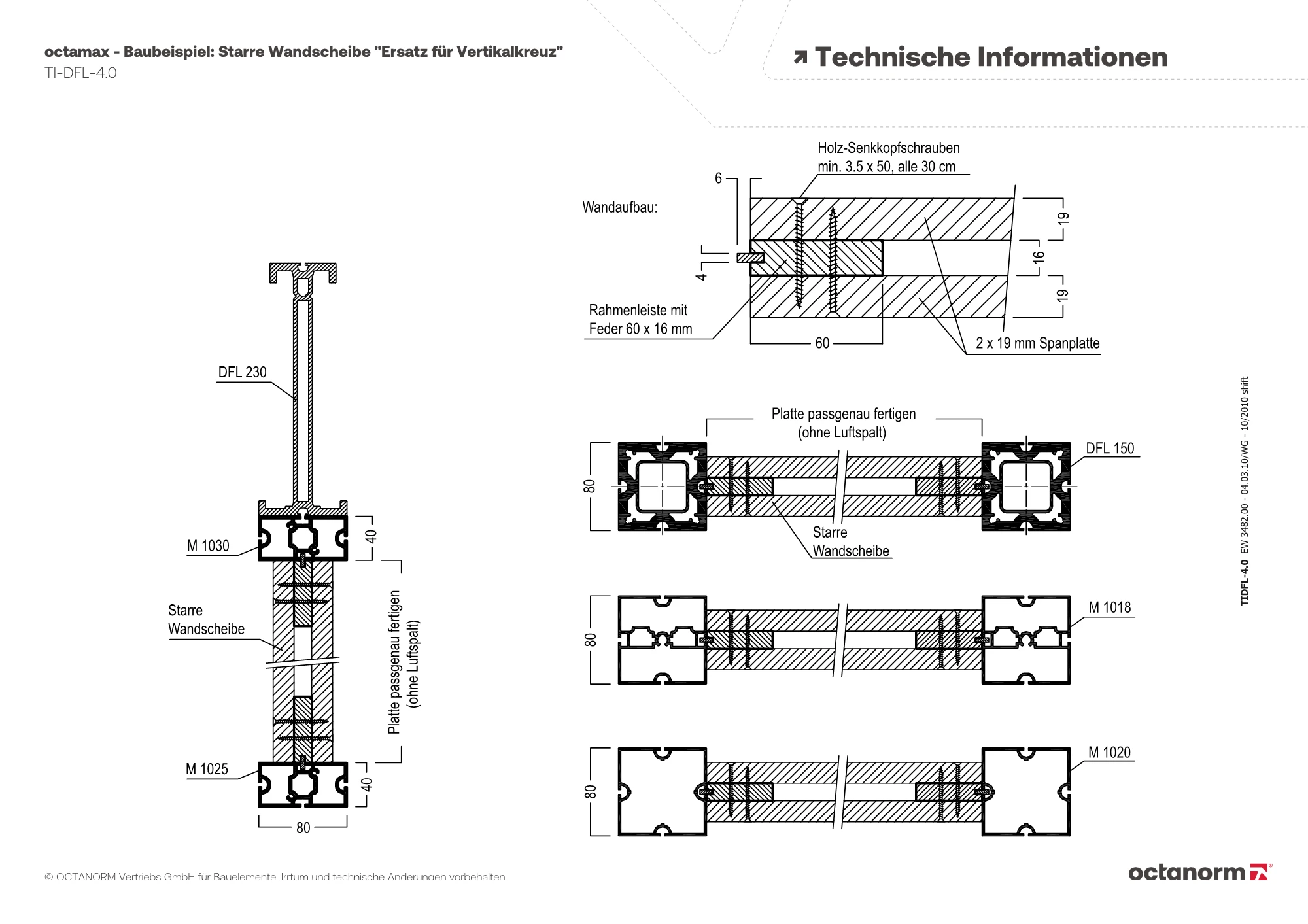

octamax - Baubeispiel: Starre Wandscheibe "Ersatz für Vertikalkreuz"

TI-DFL-4.0 TI-DFL-4.0

Aufbauanleitung für Fachwerkträger, 6.85 m lang (Variante 5)

TI-M-46.3 TI-M-46.3

Sicherheits-Spannschloss - Aufbauanleitung und korrekte Montage

TI-M-22.1 TI-M-22.1

Tragfähigkeit der Stützenprofile

TI-M-3.0 TI-M-3.0

Deckenelemente mit Stoffbespannung "Lösungsvorschlag für Rahmenkonstruktion"

TI-M-59.1 TI-M-59.1

Aufbauanleitung für Fachwerkträger, 9.82 m lang (Variante 5)

TI-M-46.1 TI-M-46.1

Aufbauanleitung für Fachwerkträger, 6.85 m lang (Variante 3)

TI-M-44.3 TI-M-44.3

Aufbauanleitung für Fachwerkträger, 7.84 m lang (Variante 4)

TI-M-45.2 TI-M-45.2

Aufbauanleitung für Fachwerkträger, 4.87 m lang (Variante 6)

TI-M-47.3 TI-M-47.3

Tragfähigkeitsdaten

TI-M-3.3 TI-M-3.3

Statische Berechnungen

TI-M-3.9 TI-M-3.9

octalux Verbindung mit maxima

TI-L-2.1 TI-L-2.1

Stoffhalteprofile M 1310, M 1325, M 1330 Profilkombinationen

TI-M-37.0 TI-M-37.0

Montageanleitung W 501, W 502

TI-MB-73.0 TI-MB-73.0

Aufbauanleitung für Fachwerkträger, 5.86 m lang (Variante 3)

TI-M-44.4 TI-M-44.4

Aufbauanleitung für Fachwerkträger, 5.86 m lang (Variante 5)

TI-M-46.4 TI-M-46.4

Profilverlängerung Stützen und Träger

TI-M-9.0 TI-M-9.0

Trägersystem mit Unterspannung - Variante 1 / Fachwerkträger -Variante 2 - 6

TI-M-41.0 TI-M-41.0

Aufbauanleitung für Fachwerkträger, 5.86 m lang (Variante 6)

TI-M-47.2 TI-M-47.2

Aufbauanleitung für Fachwerkträger, 9.82 m lang (Variante 3)

TI-M-44.1 TI-M-44.1

Tragfähigkeitsdaten

TI-M-3.4 TI-M-3.4

Aufbauanleitung für Fachwerkträger, 9.82 m lang (Variante 4)

TI-M-45.1 TI-M-45.1

Anwendungsbeispiel für Anschlussteil M 1079 (M 1063 Anschlussprofil)

TI-M-58.0 TI-M-58.0

Fußplatten-Übersicht (Quadrat- und Rechteckform)

TI-M-67 TI-M-67
